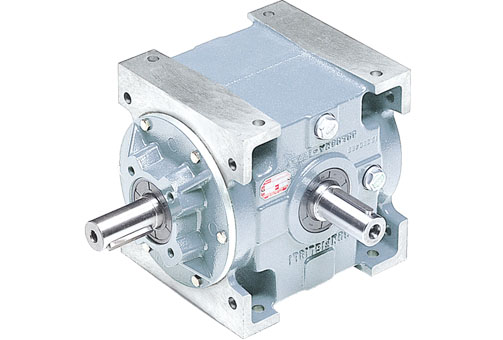

معرفی گیربکس RAN Series برند Bonfiglioli
گیربکسهای سری RAN از Bonfiglioli S.p.A. جزو خانواده Right Angle Gearboxes هستند که برای انتقال نیرو در زاویه ۹۰ درجه طراحی شدهاند. این سری با تمرکز بر طراحی ساده، نصب آسان و نگهداری کمهزینه مناسب کاربردهای صنعتی سبک تا متوسط است و در خطوط تولید، سیستمهای انتقال مواد و ماشینآلات صنعتی کاربرد دارد. تمرکز این سری بر حفظ فضا، چندین آرایش شفت خروجی و نسبتهای دنده دقیق است.
طراحی و ویژگیها
• طراحی زاویهدار (Right Angle) برای کاربردهایی که ورودی و خروجی باید در ۹۰ درجه باشند.
• نصب آسان و کمهزینه با قابلیت نگهداری ساده.
• عرضه با چندین گزینه آرایش شفت خروجی (Single / Double / Hollow).
• طراحی مناسب برای انتقال نیرو در سیستمهای با فضای محدود.
• لوازم جانبی اختیاری: سنسورهای حرارتی، انواع انکودرها، سیستمهای خنککننده مستقل، گرمکن ضد تقطیر، Tropicalization و غیره.
مشخصات فنی کلی – Bonfiglioli RAN Series
مشخصه مقدار
نوع گیربکس Right Angle Gearbox (زاویه ۹۰ درجه)
سری محصول RAN Series
نسبت دنده (Gear Ratios) حدود 1.0 تا 7.7 (چند نسبت استاندارد موجود)
بازه گشتاور خروجی تقریبی 2.0 … 600 Nm (بسته به سایز)
گستره گشتاور (IU) حدود 17.7 … 5,310.5 in-lb
پیکربندی شفت خروجی Solid, Hollow, Single/Double Shaft
قابلیتهای نصب موتور ورودی با شفت ساده یا کوپل با موتورهای IEC (مثل BN, BE, BX, BSR و غیره)
مزایا نصب سریع، نگهداری آسان، مقیاسپذیری، فضای نصب کم
محیطکاری مناسب برای صنایع ساخت و فرآوری، خطوط انتقال مواد و اتوماسیون سبک تا متوسط
سریها و تیپهای متداول
سری RAN در اندازهها و پیکربندیهای مختلف تولید میشود که بسته به نیاز طراحی و انتخاب میشوند:
• RAN 8, RAN 15, RAN 18, RAN 20, RAN 24, RAN 25, RAN 28, RAN 38, RAN 48 – انتخابهای مرسوم در خطوط صنعتی.
• RAN 1, RAN 2, RAN 2R – مدلهای بزرگتر با ظرفیت گشتاور بالاتر.
کاربردهای رایج
گیربکسهای RAN Series بهخاطر طراحی زاویهدار و قابلیت نصب آسان در کاربردهای زیر استفاده میشوند:
• سیستمهای نوار نقاله با سرعت کم تا متوسط
• ماشینآلات بستهبندی و فرآوری
• خطوط اکستروژن و مونتاژ
• تجهیزات صنعتی کوچک تا متوسط
• سیستمهای نیازمند چرخش زاویهای دقیق
خلاصه
گیربکسهای سری RAN از Bonfiglioli راهحلهایی جمعوجور، اقتصادی و ساده برای انتقال نیرو در زاویه ۹۰ درجه هستند. این سری با نسبتهای دنده در حدود 1.0 تا 7.7، چندین پیکربندی شفت خروجی و قابلیت اتصال به موتورهای استاندارد صنعتی طراحی شده است. گیربکسهای RAN برای کاربردهای خطوط انتقال مواد، ماشینآلات سبک و سیستمهای صنعتی عمومی مناسباند و طراحیشان نصب و نگهداری را ساده میکند.
