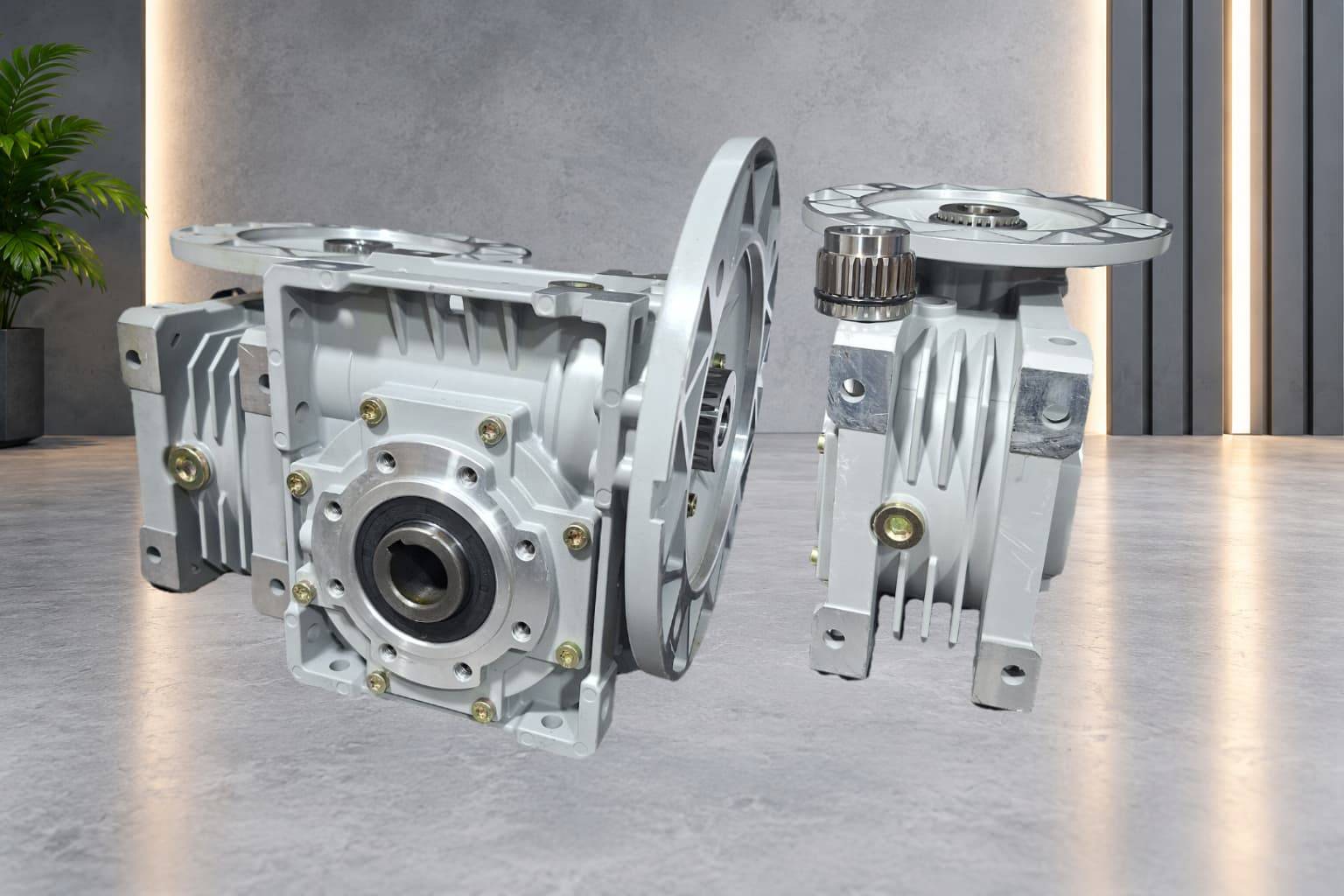

معرفی گیربکس حلزونی Bonfiglioli W86
گیربکس حلزونی Bonfiglioli W86 یکی از مدلهای صنعتی سری W این برند است که با طراحی جمعوجور، ساختار مقاوم و انتقال قدرت در زاویه ۹۰ درجه، برای طیف گستردهای از ماشینآلات و تجهیزات صنعتی مورد استفاده قرار میگیرد. این گیربکس با بهرهگیری از ماردون فولادی با دندههای سنگخورده و چرخدنده حلزونی از آلیاژ برنز مقاوم به سایش، عملکردی پایدار و طول عمر مناسب در شرایط کاری مختلف ارائه میدهد.
طراحی W86 امکان استفاده از ورودی شافت آزاد (HS) یا اتصال مستقیم الکتروموتور از طریق فلنجهای استاندارد IEC را فراهم میکند. خروجی استاندارد آن بهصورت هالو شافت کلیدخور با قطر Ø35 H7 طراحی شده که نصب مستقیم گیربکس روی شافت دستگاه را سادهتر میکند.
گیربکس W86 Bonfiglioli در نسبتهای تبدیل متنوع از 7:1 تا 100:1 قابل ارائه است و بسته به نسبت تبدیل، توان موتور، سرعت ورودی و شرایط کاری میتوان پیکربندی مناسب را انتخاب کرد. امکان نصب در موقعیتهای مختلف و ارائه با پیکربندیهای متنوع، این مدل را برای استفاده در سیستمهای انتقال قدرت صنعتی مناسب کرده است.
ویژگیهای مهم W86 Bonfiglioli
طراحی صنعتی و ساختار کامپکت
انتقال قدرت با زاویه 90 درجه
بدنه مقاوم از آلومینیوم دایکاست
ماردون فولادی با دندههای سنگخورده
چرخدنده حلزونی از آلیاژ برنز مقاوم به سایش
خروجی استاندارد هالو شافت Ø35 H7
امکان استفاده از ورودی HS
قابلیت اتصال الکتروموتور از طریق فلنجهای استاندارد IEC
نسبتهای تبدیل متنوع تا 100:1
مناسب برای نصب در موقعیتهای مختلف
قابلیت استفاده در سیستمهای انتقال مواد و ماشینآلات صنعتی
کاربردهای گیربکس W86
گیربکس Bonfiglioli W86 در تجهیزاتی مانند نوار نقالهها، سیستمهای انتقال مواد، ماشینآلات بستهبندی، خطوط تولید، تجهیزات اتوماسیون صنعتی، ماشینآلات جابهجایی و سایر سیستمهای انتقال قدرت مورد استفاده قرار میگیرد.
این مدل زمانی انتخاب مناسبی است که به یک گیربکس حلزونی مطمئن، کمحجم و قابل پیکربندی برای انتقال قدرت با تغییر جهت ۹۰ درجه نیاز باشد. البته انتخاب نهایی باید بر اساس توان موتور، نسبت تبدیل، دور ورودی، گشتاور موردنیاز، ضریب کار و شرایط بار انجام شود، چون صرفاً انتخاب سایز گیربکس بر اساس ظاهر یا قطر شافت، همان روش مهندسیِ «ببینیم چی در میاد» است.
| مشخصات فنی | گیربکس حلزونی Bonfiglioli سری W سایز 086 |
|---|---|
| برند | Bonfiglioli |
| سری و سایز | W / 086 |
| نوع گیربکس | حلزونی (Worm Gearbox) |
| نوع بدنه | کامپکت و مکعبی |
| زاویه محور ورودی و خروجی | 90 درجه |
| جنس بدنه | آلومینیوم دایکاست |
| جنس ماردون | فولاد آلیاژی با دندههای سنگخورده |
| جنس چرخدنده حلزونی | برنز آلیاژی مقاوم در برابر سایش |
| نوع ورودی | شافت ورودی HS یا فلنجی برای اتصال الکتروموتور |
| قطر شافت ورودی فلنج P71 | 14 میلیمتر |
| قطر شافت ورودی فلنج P80 | 19 میلیمتر |
| قطر شافت ورودی فلنج P90 | 24 میلیمتر |
| قطر شافت ورودی فلنج P100 | 28 میلیمتر |
| قطر شافت ورودی فلنج P112 | 28 میلیمتر |
| نوع خروجی | هالو شافت کلیدخور (Hollow Shaft) |
| قطر استاندارد هالو خروجی | 35 میلیمتر (Ø35 H7) |
| خروجی شافت توپر | قابل ارائه طبق پیکربندی |
| نسبتهای تبدیل | 7، 10، 15، 20، 23، 30، 40، 46، 56، 64، 80 و 100 |
| محدوده نسبت تبدیل | 7:1 تا 100:1 |
| گشتاور خروجی | وابسته به نسبت تبدیل، توان موتور، دور ورودی و شرایط کاری |
| نوع نصب | پایهدار و فلنجدار، بسته به پیکربندی |
| موقعیت نصب | B3، B6، B7، B8، V5 و V6 |
| سیستم روانکاری | روانکاری داخلی با روغن سنتتیک، متناسب با موقعیت نصب |
| کاربرد | نوار نقاله، انتقال مواد، ماشینآلات بستهبندی، اتوماسیون و تجهیزات صنعتی |
