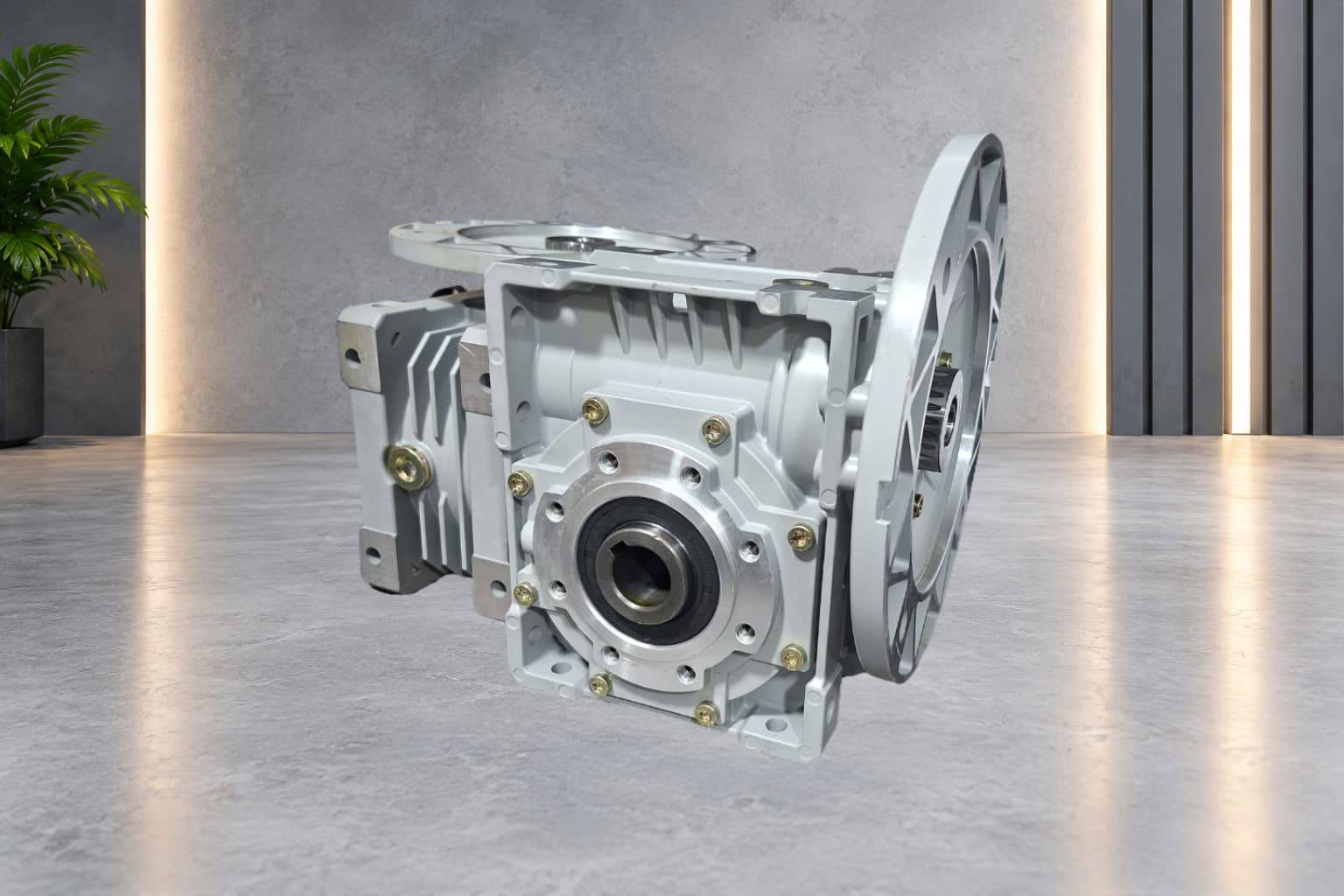

معرفی گیربکس حلزونی Bonfiglioli W75
گیربکس حلزونی Bonfiglioli W75 یکی از سایزهای سری W این برند است که برای انتقال قدرت در ماشینآلات و تجهیزات صنعتی طراحی شده است. این سری با تمرکز بر طراحی کامپکت، قابلیت اطمینان بالا، صدای کم و تنوع زیاد در نحوه نصب و پیکربندی، یکی از محصولات شناختهشده Bonfiglioli در حوزه گیربکسهای حلزونی محسوب میشود.
در طراحی W75 از پوسته یکپارچه آلومینیومی استفاده شده و ماشینکاری سطوح مختلف بدنه، امکان نصب گیربکس در حالتهای متنوع را فراهم میکند. همچنین شافت حلزونی با پرداخت و سنگزنی دقیق ساخته شده که به عملکرد نرم، راندمان مناسب و کاهش صدای کارکرد کمک میکند. در سایز W75 نیز آببندی شافت ورودی از جنس Fluoro-elastomer و بهصورت داخلی در پوسته قرار گرفته که برای افزایش دوام مجموعه طراحی شده است.
ویژگیهای مهم W75 Bonfiglioli
طراحی کامپکت و مکعبی
پوسته یکپارچه از آلومینیوم
انتقال قدرت با زاویه 90 درجه
ماردون با ماشینکاری و پرداخت دقیق
صدای کارکرد پایین
قابلیت نصب بهصورت پایهای، فلنجی یا شافتی
امکان استفاده از ورودی HS یا اتصال مستقیم الکتروموتور
امکان استفاده از فلنجهای مختلف برای اتصال موتور
خروجی استاندارد هالو شافت کلیدخور
قابلیت ارائه با شافت خروجی توپر Plug-in
امکان استفاده از Torque Arm
قابلیت ارائه با آببندی Fluoro-elastomer
امکان ارائه نسخه ATEX برای کاربردهای دارای الزامات محیطهای مستعد انفجار
گشتاور و نسبت تبدیل
سایز W75 در رده گیربکسهای حلزونی با ظرفیت گشتاور بالاتر قرار میگیرد و Bonfiglioli برای این سایز گشتاور نامی 320 نیوتنمتر را در مشخصات سری اعلام کرده است. محدوده نسبت تبدیل سری W نیز 7:1 تا 100:1 اعلام شده است. البته گشتاور واقعی قابل استفاده به نسبت تبدیل، دور ورودی، توان موتور و شرایط بار بستگی دارد، بنابراین عدد 320 نیوتنمتر را نباید برای تمام ترکیبهای موتور و نسبت تبدیل بهعنوان یک عدد ثابت در نظر گرفت.
کاربردهای گیربکس W75
Bonfiglioli W75 برای استفاده در طیف گستردهای از تجهیزات صنعتی مانند نوار نقاله، سیستمهای انتقال مواد، ماشینآلات بستهبندی، خطوط تولید، تجهیزات جابهجایی، ماشینآلات اتوماسیون و سیستمهای انتقال قدرت مناسب است.
تنوع در ورودی، خروجی و روش نصب باعث میشود W75 بتواند در فضاهای محدود نیز بهکار گرفته شود. برای نمونه، در محصولات رسمی Bonfiglioli نسخههای W75 با HS و همچنین نسخههای دارای فلنج موتور و خروجی Ø30 H7 ارائه شدهاند.
جمعبندی برای صفحه محصول
گیربکس حلزونی Bonfiglioli W75 یک راهکار صنعتی برای کاهش دور و انتقال گشتاور در سیستمهای انتقال قدرت است که با طراحی کامپکت، پوسته آلومینیومی یکپارچه، تنوع بالای پیکربندی و امکان اتصال انواع موتور، انعطافپذیری بالایی در طراحی ماشینآلات ایجاد میکند. این مدل با گشتاور نامی 320 Nm و نسبتهای تبدیل متنوع، برای طیف گستردهای از کاربردهای صنعتی انتخاب میشود.
| مشخصات فنی | گیربکس حلزونی Bonfiglioli سری W سایز 075 |
|---|---|
| برند | Bonfiglioli |
| سری و سایز | W / 075 |
| نوع گیربکس | حلزونی (Worm Gearbox) |
| نوع بدنه | کامپکت و مکعبی |
| زاویه محور ورودی و خروجی | 90 درجه |
| جنس بدنه | آلومینیوم دایکاست |
| جنس ماردون | فولاد آلیاژی با دندههای سنگخورده و پرداخت دقیق |
| جنس چرخدنده حلزونی | برنز آلیاژی مقاوم در برابر سایش |
| نوع ورودی | شافت ورودی یا فلنجی برای اتصال الکتروموتور، بسته به پیکربندی |
| قطر شافت ورودی با فلنج P71 | 14 میلیمتر |
| قطر شافت ورودی با فلنج P80 | 19 میلیمتر |
| قطر شافت ورودی با فلنج P90 | 24 میلیمتر |
| قطر شافت ورودی با فلنج P100 | 28 میلیمتر |
| قطر شافت ورودی با فلنج P112 | 28 میلیمتر |
| نوع خروجی | هالو شافت کلیدخور (Hollow Shaft) |
| قطر استاندارد هالو خروجی | 30 میلیمتر (Ø30 H7) |
| قطر هالو خروجی سفارشی | 28 میلیمتر (Ø28 H7) |
| خروجی شافت توپر | قابل ارائه طبق پیکربندی |
| نسبتهای تبدیل | 7، 10، 14، 20، 28، 35، 46، 56، 60، 70، 80 و 100 |
| محدوده نسبت تبدیل | 7:1 تا 100:1 |
| گشتاور خروجی | بسته به نسبت تبدیل و پیکربندی؛ نمونههای رسمی W75 تا حدود 200 نیوتنمتر گشتاور نامی خروجی دارند |
| نوع نصب | پایهدار و فلنجدار، بسته به پیکربندی |
| موقعیت نصب | B3، B6، B7، B8، V5 و V6، طبق پیکربندی |
| سیستم روانکاری | روانکاری داخلی متناسب با طراحی گیربکس |
| کاربرد | نوار نقاله، انتقال مواد، ماشینآلات بستهبندی، اتوماسیون و تجهیزات صنعتی |
