معرفی کلی Rossi SR Series
سری SR از Rossi مجموعهای از گیربکسهای سروو (Servo Gear Reducers) است که برای نصب مستقیم با سرووموتورها و کاربردهای با کنترل دقیق حرکت، کمترین لقی و بیشترین سختی پیچشی طراحی شدهاند. این سری در چند نوع طراحی داخلی عرضه میشود:
انواع طراحیهای SR Series

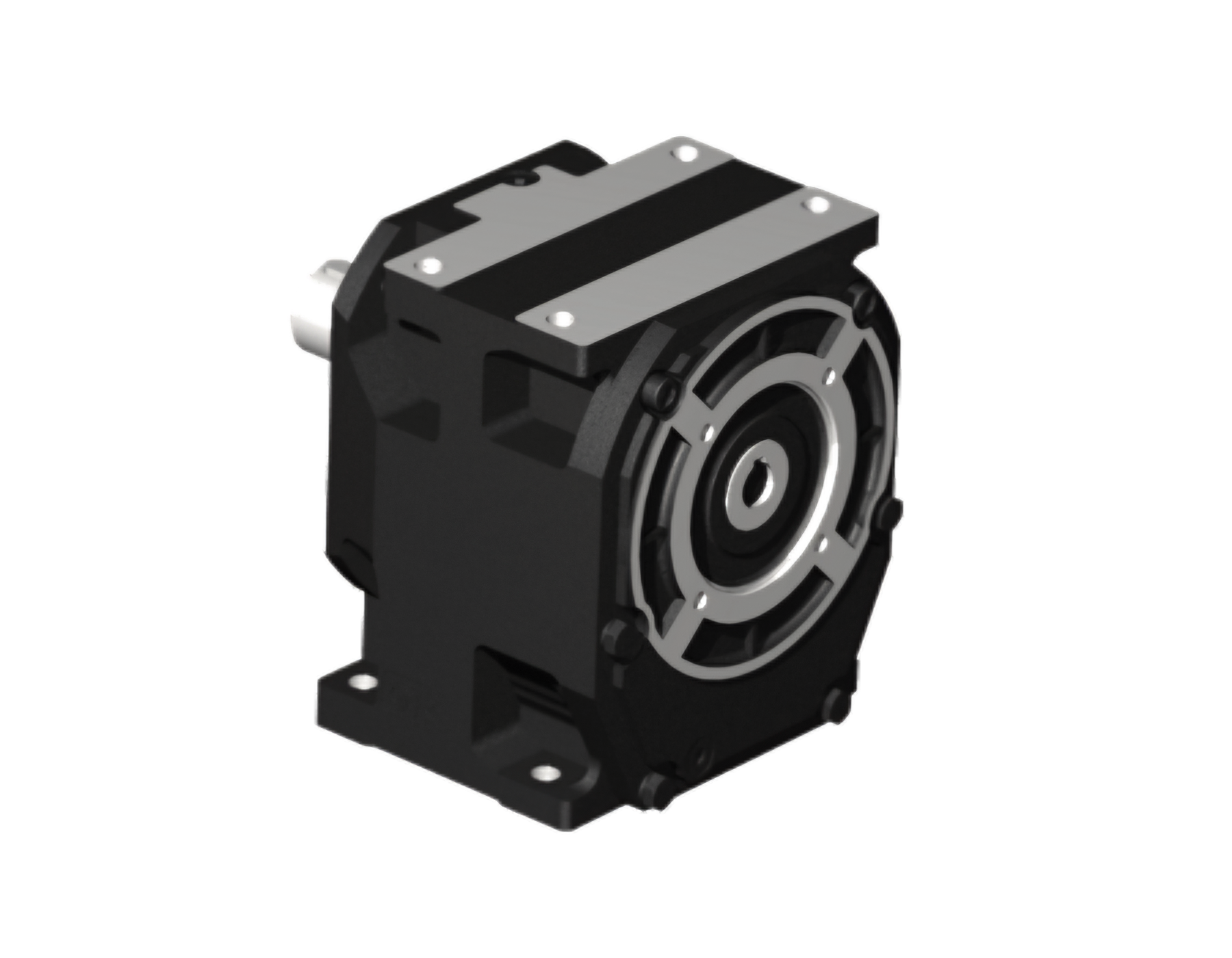

1. Coaxial Servo Gear Reducers
انتقال توان بهصورت شفت مستقیم همراه با طراحی مخصوص اتصال سروو.
2. Helical & Bevel Helical Servo Gear Reducers
انتقال توان با چرخدندههای هلیکال / شیبدار برای کاربردهای با توان و بارهای بالاتر، همچنان با دقت بالا.
3. Worm Servo Gear Reducers
سری حلزونی برای زمانی که نیاز به نسبتهای بسیار بالا، فضای کم و سروو دقیق باشد.
هر کدام از این طراحیها بهمنظور اتصال مستقیم با سرووموتور و حفظ کمترین لقی زاویهای (angular backlash) و بیشترین سختی پیچشی (torsional stiffness) ساخته میشوند.
تاریخچه و فلسفه طراحی SR Series
شرکت Rossi S.p.A. طی بیش از 70 سال تجربه در مهندسی انتقال قدرت صنعتی، مجموعهای گسترده از گیربکسها را توسعه داده که SR Series یکی از آنهاست. هدف از توسعه این سری، پاسخ به نیازهای دقیقتر اتوماسیون مدرن و سیستمهای سرووموتور محور بود، جایی که تنها یک گیربکس معمولی جوابگو نیست و لازم است:
لکّی بسیار کم (برای دقت حرکت)
سفتی پیچشی بالا (برای جلوگیری از تغییر زاویه در بارهای دینامیک)
قابلیت نصب مستقیم روی سرووهای رایج
سازگاری با طیف وسیع نسبتها و سایزها باشد.
سری SR در نسخههای هلیکال، شیبدار، حلزونی و کوآکسیال توسعه یافته تا بتواند برای کاربردهای موتوری، پوزیشنینگ دقیق، رباتیک، CNC، ماشینهای بستهبندی اتوماتیک، خطوط مونتاژ دقیق و تجهیزات کنترلشده استفاده شود.
ساختار مهندسی SR Series
گیربکس های سروو موتوری سری SR بهصورت ماژولار و سروو محور طراحی شده است؛ مواردی که آن را از گیربکسهای معمولی صنعتی جدا میکند عبارتاند از:
✔️ طراحی کمترین لقی زاویهای
SR Series برای کم کردن Backlash طراحی شدهاند، که در سیستمهای سروو و کنترل موقعیت یکی از مهمترین پارامترهاست. این موضوع باعث میشود حرکت برگشتی دقیق و بدون خطا داشته باشید، حتی در بارهای دینامیک.
✔️ سختی پیچشی بالا (Torsional Stiffness)
برای کاربردهای سروو، فقط قدرت مهم نیست؛ مقاومت در برابر پیچش در هنگام بارهای بالا باید بسیار زیاد باشد تا تغییر موقعیت به حداقل برسد. SR به همین دلیل طراحی خاص دارد و لقی را کنترل میکند.
✔️ اتصال مستقیم به سرووموتور
سری SR طوری طراحی شده است که بتواند با بیشتر سرووموتورهای استاندارد بازار از طریق Bush با اسلات و Hub Clamp کوپل شود، که باعث جمعوجورشدن ابعاد و کاهش فاصله نصب (compactness) میشود.
✔️ طیف طراحیهای گیربکسی
✔ Coaxial (شفت مستقیم) – انتقال مستقیم توان در زاویه صفر درجه
✔ Helical / Bevel Helical – انتقال با چرخدندههای پرقدرت هلیکال و شیبدار
✔ Worm – طراحی حلزونی برای نسبتهای بسیار بالا یا فضاهای محدود
مشخصات فنی کلی SR Series
اطلاعات دقیق فنیگیربکس های سروو موتوری SR معمولاً در کاتالوگ تخصصی SR Rossi موجود است، اما از دادههای رسمی و منابع معتبر میتوان خلاصه اصلی را اینگونه آورد:
محدوده عملکرد
توان و گشتاور:
طراحی برای گشتاورهای کوچک تا متوسط تا بالا (بسته به طراحی چرخدنده و سایز بدنه)
نمونههایی با گشتاورهای از حدود 20–50 Nm تا چند kNm بسته به مدل موجود هستند.
ساختار خروجی:
قابلیت خروجی شفت مستقیم، شفت توخالی، خروجی با فلنج مخصوص سروو
گزینههای طراحی سفارشی برای متناسبسازی با ماشینها
ابعاد و سایز:
طیف وسیعی از سایزها برای تطبیق با موتورهای سروو مختلف
طراحی ماژولار برای انتخاب سایز، نسبت، مرحلههای چرخدنده و خروجی
نسبتهای کاهش (Transmission Ratios):
گستره دقیق در کاتالوگ SR قابل مشاهده است، اما سری SR معمولاً نسخههای چندمرحلهای با نسبتهای متنوع برای نیازهای دقیق طراحی شدهاند.
مزایا اجرایی SR Series
✔️ دقت بسیار بالا: برای سیستمهای سروو و کنترل موقعیت ایدهآل است، مخصوصاً برای کاربردهای CNC، اتوماسیون و رباتیک.
✔️ لکّی کم: تفاوت عملکرد محسوس نسبت به گیربکسهای معمولی در بازگشت به موقعیت صفر.
✔️ سختی پیچشی بالا: در بارهای دینامیک و کنترلشده، تغییر زاویه خروجی به حداقل میرسد.
✔️ کوپل مستقیم به سرووموتور: کوچکتر و کمحجمتر نسبت به گفتن واسطههای معمولی.
✔️ تنوع طراحی: امکان انتخاب بین هلیکال، شیبدار، حلزونی و کوآکسیال بهنسبت نیاز کاربردی.
کاربردهای صنعتی SR Series
سری SR بهدلیل ویژگیهای خاص مهندسی برای موارد زیر بسیار مناسب است:
📍 اتوماسیون صنعتی و CNC
در ماشینآلاتی که کنترل موقعیت دقیق لازم دارد، SR بهترین انتخاب است.
📍 رباتیک
در رباتهای صنعتی که دقت پوزیشنینگ و پاسخ سریع مهم است، SR تثبیت شده است.
📍 خطوط بستهبندی و تولید
جایی که هم سرعت و دقت مورد نیاز باشد و هم بار دینامیک زیاد وجود داشته باشد.
📍 کنترل تجهیزات حرکت
در درایوهای خاص، ماشینهای حملونقل داخلی، و تجهیزات با بار محوری/شعاعی بالا که نیاز به کنترل دقیق دارد.
نکات مهم مهندسی
🔹 طراحی SR بهگونهای است که بتواند بیشترین گشتاور را با پایینترین لکّی و بالاترین سختی انتقال دهد.
🔹 اتصال سرووموتور مستقیم باعث میشود ابعاد کلی مجموعه کوچک و جمعوجور باشد.
🔹 سرووهای عمومی بازار با این سری قابل کوپل هستند و نیاز به آداپتورهای خاص کمتر میشود.
جمعبندی
Rossi SR Series یکی از سریهای پیشرفته و تخصصی گیربکس های سروو موتوری (Servo Gear Reducers) است که برای کنترل حرکت با دقت بالا، پایینترین لقی زاویهای و بیشترین سختی پیچشی طراحی شده است. این سری با طراحیهای Coaxial، Helical & Bevel Helical و Worm و قابلیت اتصال مستقیم به سرووموتورها، راهحلهای متنوعی برای مهندسان اتوماسیون، CNC، رباتیک و خطوط کارخانههای دقیق ارائه میدهد.
