گیربکس حلزونی Varvel – راهحل انتقال قدرت صنعتی از کوچک تا بزرگ

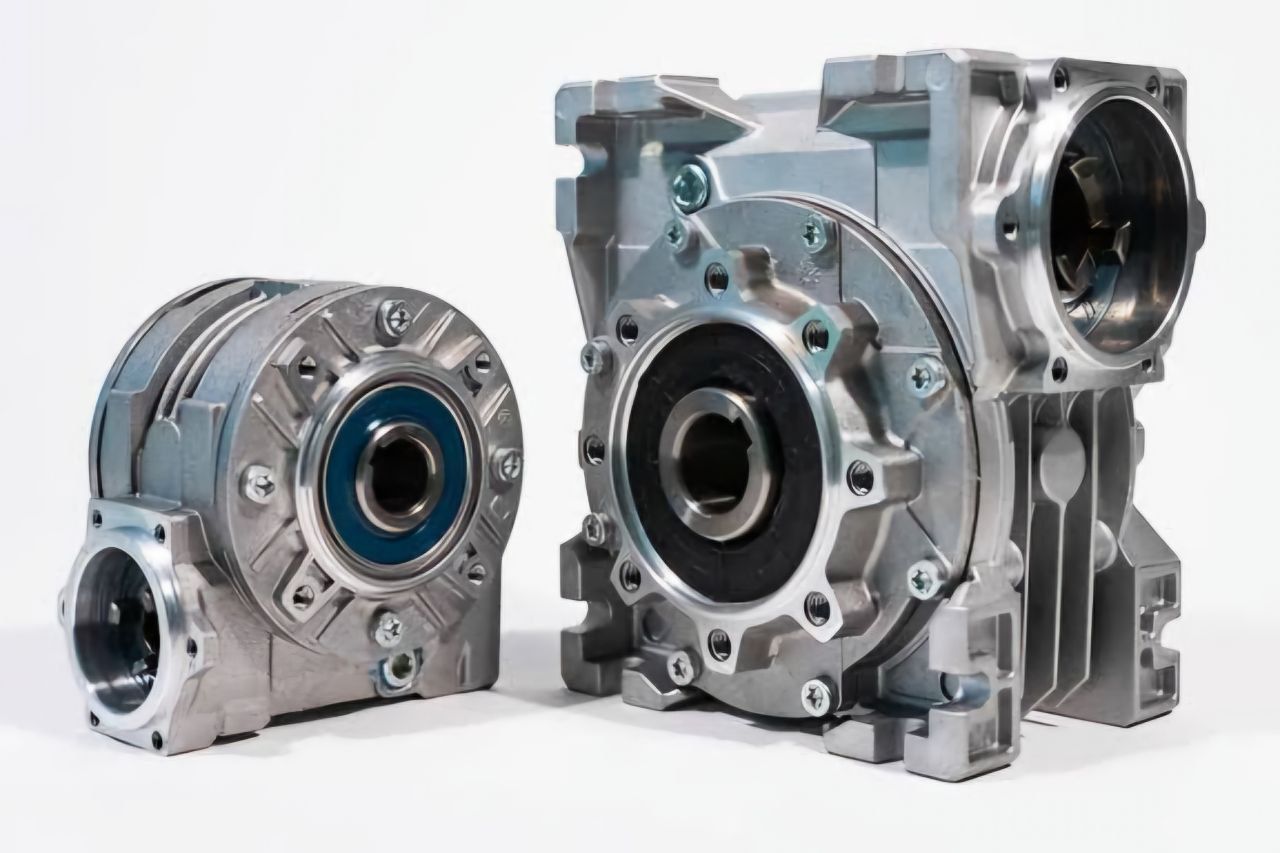

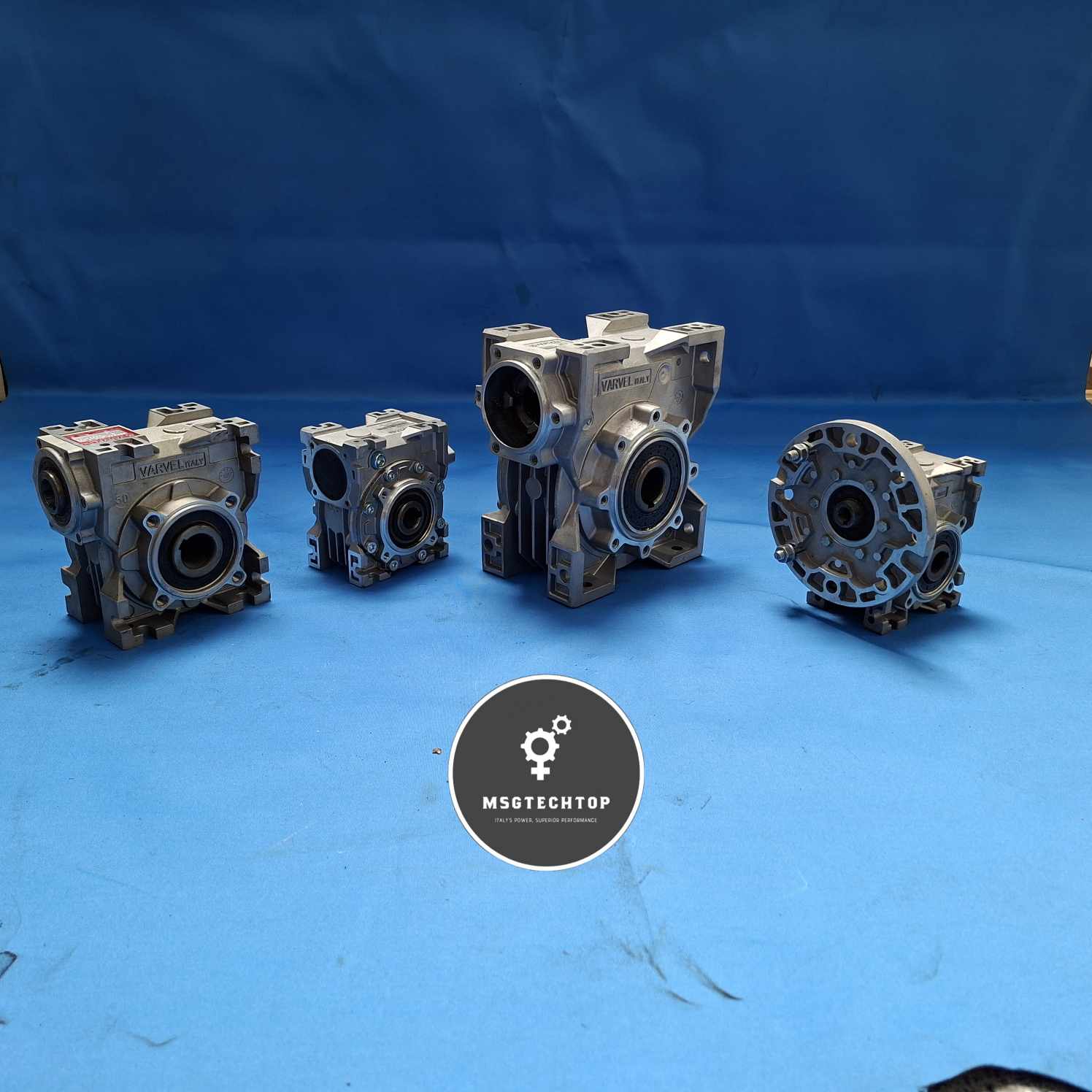

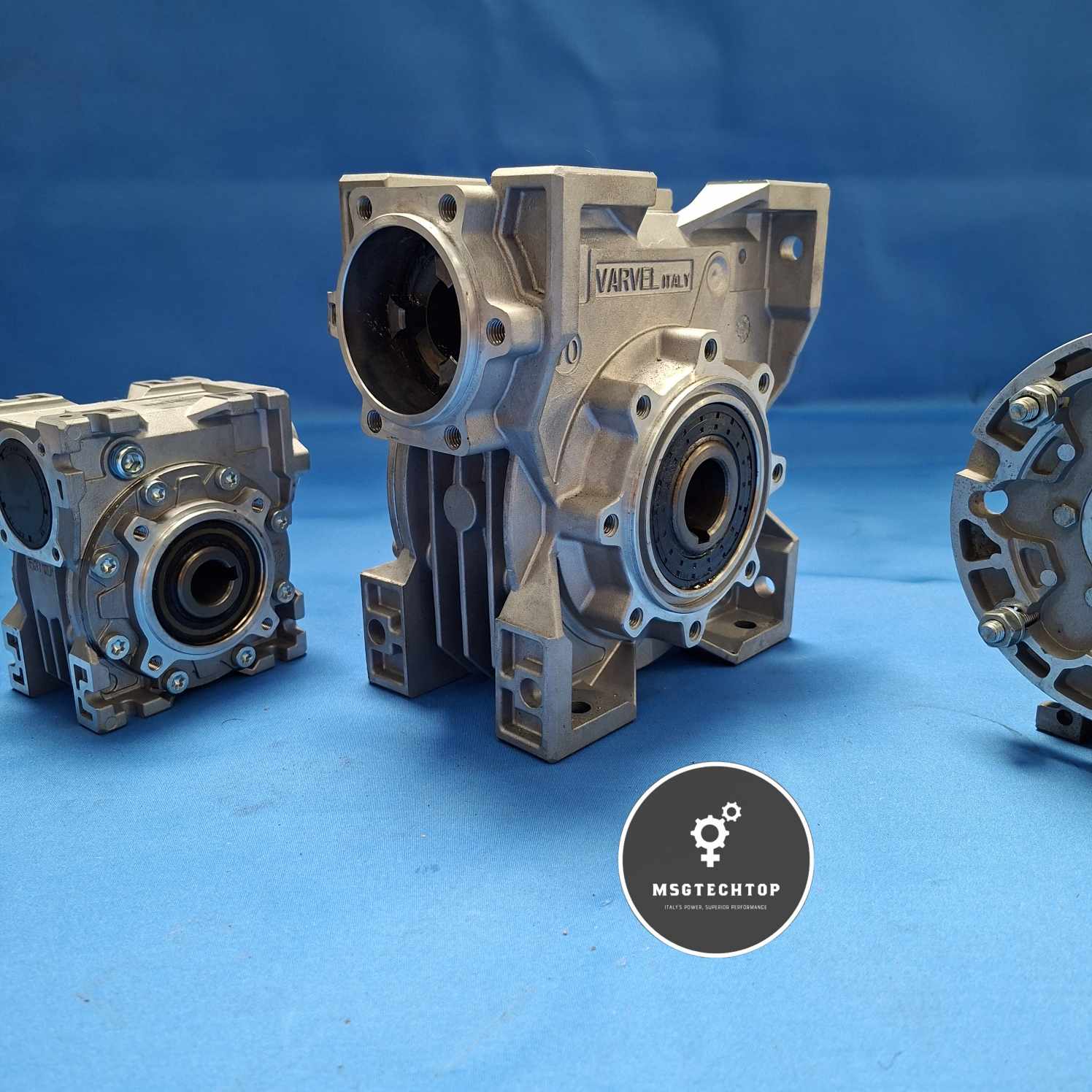

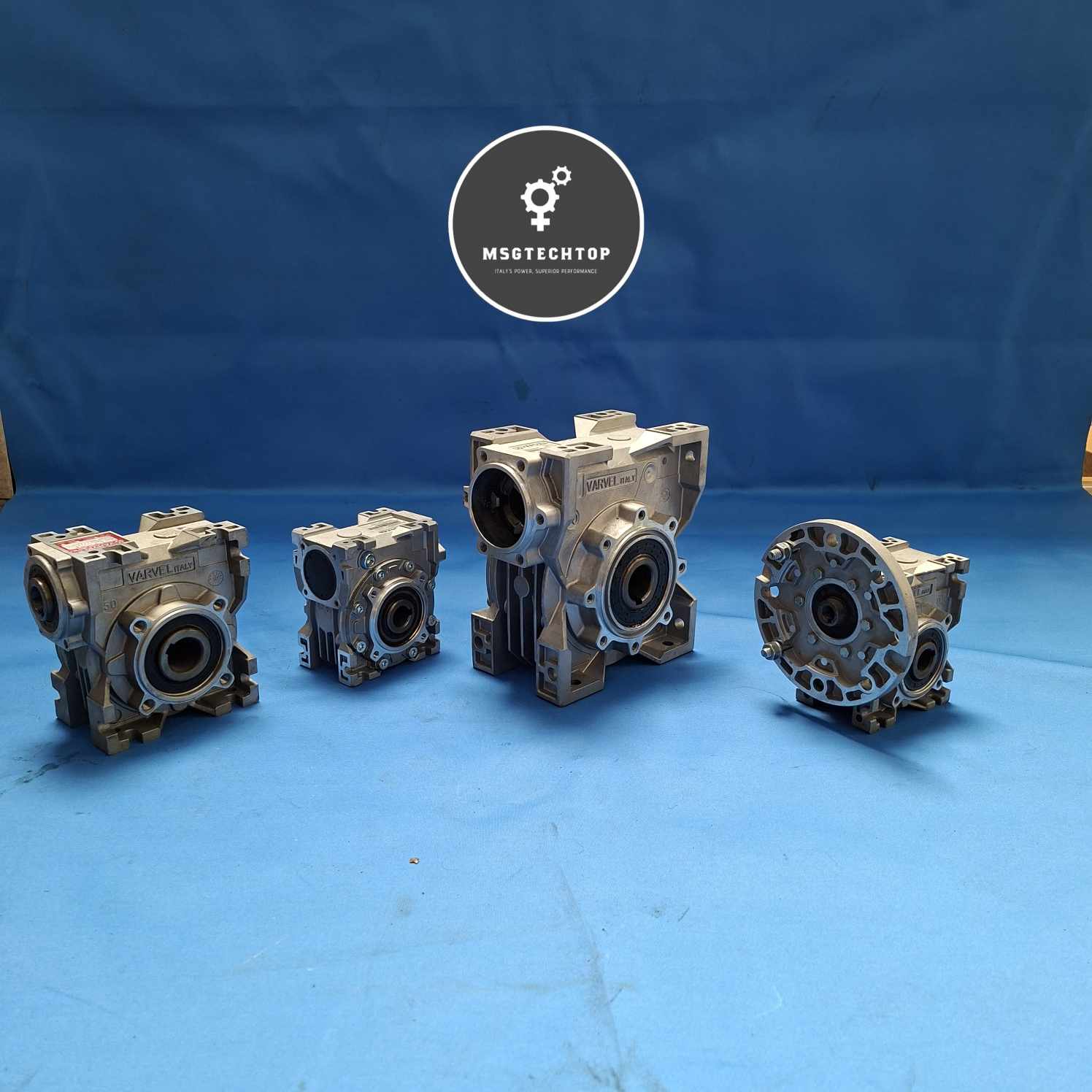

گیربکس حلزونی (وارول)Varvel از پایهترین و شناختهشدهترین محصولات این برند ایتالیایی هستند. این نوع گیربکسها در صنایع مختلف از نقالهها، خطوط بستهبندی، صنایع مواد غذایی و دارویی تا ماشینآلات سنگین صنعتی بهعنوان قلب انتقال توان و کنترل سرعت استفاده میشوند.
آموزش عملی دمنتاژ گیربکس تیپ حلزونی برای آشنایی دقیقتر با ساختار داخلی و کیفیت قطعات.ارائه شده توسط تیم فنی MSGTECHTOP.

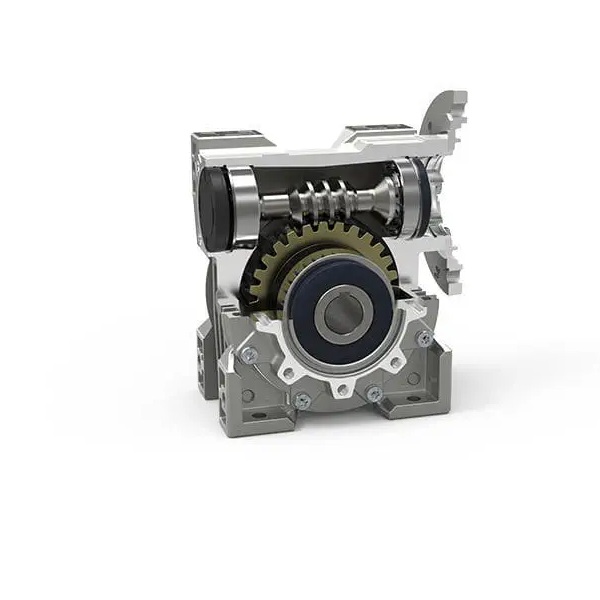

۱. ساختار و مزایای کلی گیربکسهای حلزونی Varvel
گیربکس حلزونی اساساً شامل:
شفت حلزونی (Worm Shaft)
چرخدنده حلزونی (Worm Wheel)
پوسته و اتصالات ورودی/خروجی
که نسبت به دیگر انواع گیربکس مزیتهای مهمی دارند: نصب آسان، ابعاد جمعوجور، صدای کم، تحمل بار بالا بدون نیاز به نگهداری پیچیده و قیمت مناسب نسبت به عملکرد.
تمام گیربکسهای حلزونی Varvel در ایتالیا طراحی و ساخته میشوند و با روانکاری عمیق و عمر طولانی برای شرایط کاری صنعتی تولید شدهاند.
۲. انواع سریهای گیربکس حلزونی در Varvel
Varvel چند سری حلزونی استاندارد دارد که هر کدام برای نیازهای مشخصی طراحی شدهاند:
A) سری RS – Worm Gearboxes (تکمرحلهای)
• مناسب برای کاربردهای با توان کم تا متوسط
• تعداد سایزها: 9 سایز مختلف
• نسبت تبدیل: حدود 5:1 تا 100:1
• حداکثر توان ورودی: حدود 24.9 کیلووات
• حداکثر گشتاور خروجی: تا حدود 1680 نیوتنمتر
فرمتهای نصب مختلف دارد:
RS: ورودی شفت آزاد
MRS: نسخه گیربکسموتوری
FRS: ورودی فلنج
این سری گزینه استاندارد و اقتصادی برای ماشینآلات عمومی است.

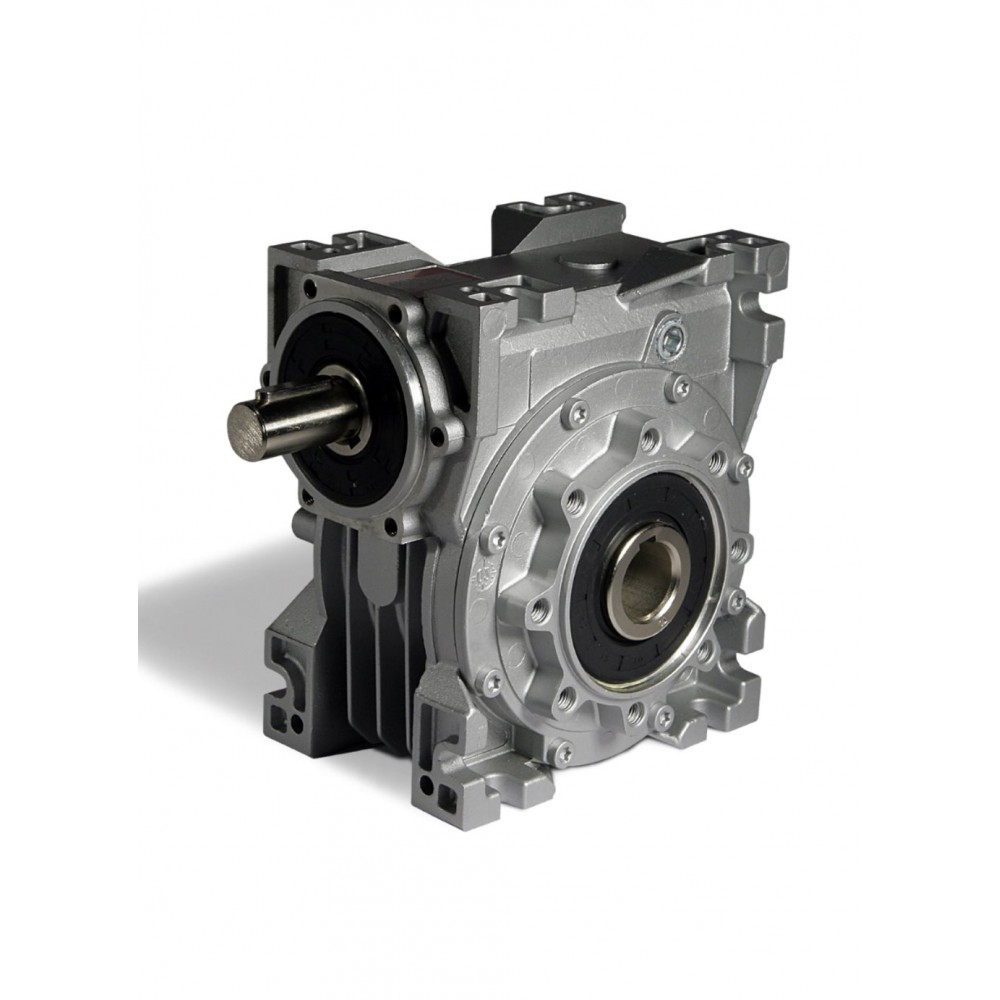

B) سری RT – Worm Gearboxes (تکمرحلهای)
• مشابه RS ولی برای توانهای کمی پایینتر
• سایزها: 7 سایز
• نسبت تبدیل: 5:1 تا 100:1
• حداکثر توان: حدود 12.5 کیلووات
• حداکثر گشتاور: حدود 690 نیوتنمتر
گزینهای جمعوجور و سبک برای نصبهای با فضای محدود.
C) سری RA / TA – Helical Worm Gearboxes (حلزونی هلیکال)
اینها نسخههایی هستند که یک مرحله هلیکال (چرخدنده مستقیم) به مراحل حلزونی اضافه میکنند تا راندمان و نسبتهای تبدیل بهتر بگیرند.
RA Series = ترکیب FXA هلیکال + FRS حلزونی
TA Series = ترکیب XA هلیکال + RT حلزونی
نسبت تبدیل در این سری میتواند تا 800:1 برسد و گشتاور خروجی افزایش یابد.
D) سری RS/RS و RT/RT – دو مرحلهای حلزونی
اینها در واقع دو گیربکس حلزونی با هم کوپل شدهاند تا نسبتهای تبدیل بسیار بالاتر تولید کنند:
• نسبت تبدیل گسترده تا 10,000:1
• خروجی بسیار کم سرعت ولی گشتاور بسیار بالا
برای کاربردهایی که سرعت کم و نیرو زیاد نیاز دارند (مثلاً جرثقیل، نوارهای سنگین)، این سری عالی است.
۳. تیپهای نصب و شکل بدنه
گیربکس حلزونی (وارول) را با پیکربندیهای مختلف عرضه میکند تا برای نصبهای متفاوت آماده باشند:
نسخه شفت آزاد (Free Input Shaft)
نسخه گیربکسموتوری (Motor Geared)
نسخه فلنجدار (Input Flange)
بدنهها بسته به سایز و کاربرد از آلومینیوم ریختهگری شده (تا سایز 85) و چدن ریختهگریشده (سایزهای بزرگتر) ساخته میشوند تا تعادل بین وزن، مقاومت و هزینه را حفظ کنند.
در نتیجه میتوان گفت Varvel هم تیپ بدنه مکعبی/استاندارد دارد و هم نسخههای گرد/شفتدار بسته به نیاز نصب. همین انعطاف باعث میشود تقریباً در هر نوع ماشین صنعتی بتوان از آنها استفاده کرد.
۴. نسبتهای تبدیل پرمصرف و کاربردشان
گیربکس حلزونی (وارول) Varvel نسبتهای بسیار متنوعی دارند تا تقریباً هر نیاز سرعت/گشتاور را پوشش دهند:
نسبتهای معمول کاری (5:1 تا 100:1): برای کاهش سرعت و افزایش گشتاور در سیستمهای معمول صنعتی.
نسبتهای متوسط (100:1 تا 800:1): در سریهای هلیکالحلزونی یا با پیشمرحله هلیکال.
نسبتهای بسیار بالا (تا 10,000:1): در سریهای RS/RS و RT/RT دو مرحلهای حلزونی؛ مخصوص کاربردهای سرعت خیلی پایین و گشتاور زیاد.
هر کدام از این نسبتها بسته به نیاز ماشین انتخاب میشود:
نسبتهای پایینتر = سرعت بالاتر خروجی
نسبتهای بالا = گشتاور زیاد، سرعت کم
۵. خلاصه کاربردها
گیربکسهای حلزونی Varvel بهخاطر:
طراحی جمعوجور و نصب آسان
دامنه نسبتهای بسیار وسیع
قابلیت اتصال مستقیم به موتورهای استاندارد IEC/NEMA
نگهداری کم و عمر زیاد
در صنایع مختلف از نقالهها، بستهبندی، صنایع غذایی و دارویی تا ماشینآلات سنگین و خطوط تولید استفاده میشوند.
