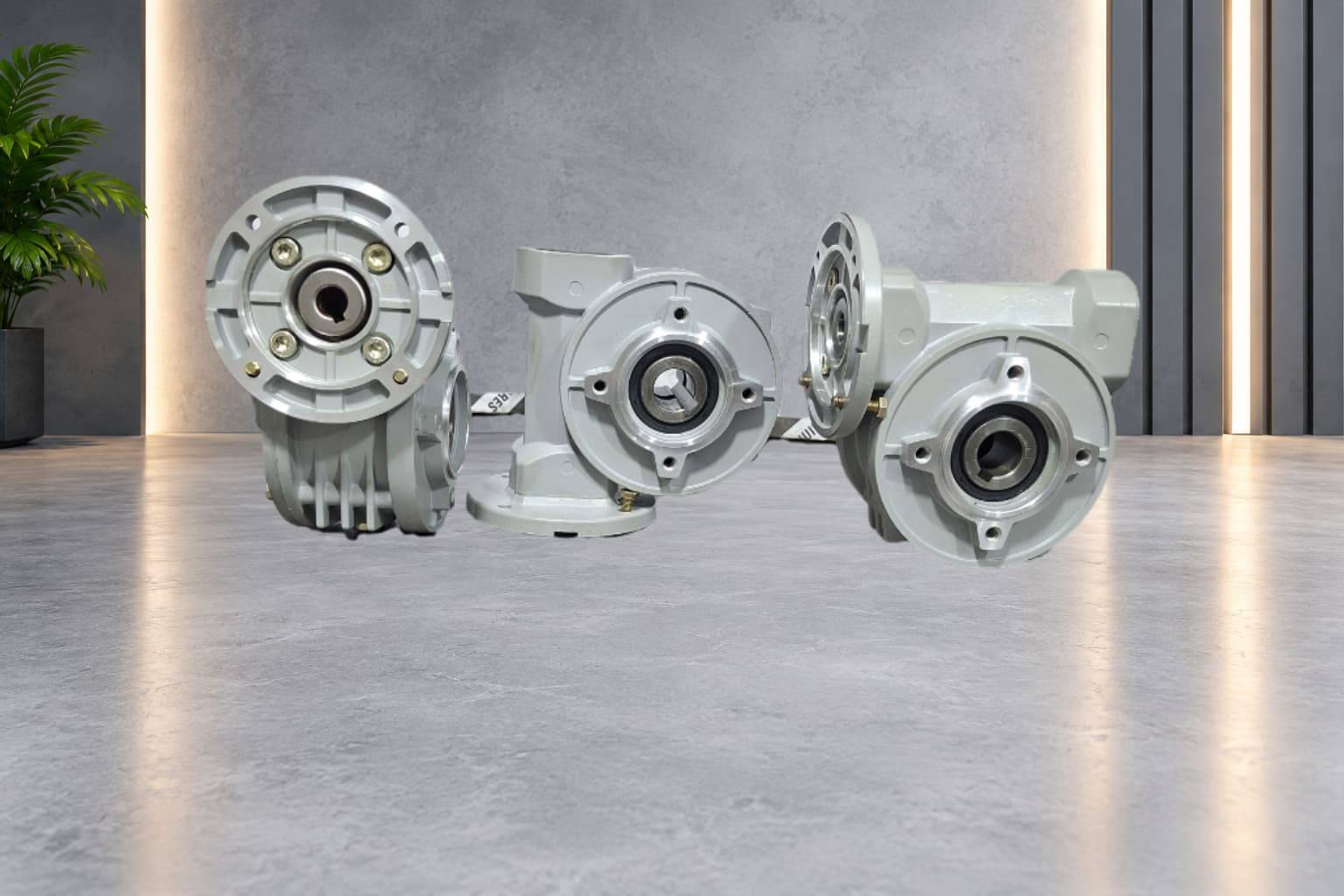

معرفی گیربکس حلزونی Bonfiglioli VF63
گیربکس حلزونی Bonfiglioli VF63 یکی از مدلهای سری VF برند معتبر Bonfiglioli است که برای کاهش دور و انتقال گشتاور در انواع ماشینآلات و تجهیزات صنعتی طراحی شده است. این گیربکس با طراحی کامپکت، ساختار مقاوم و انتقال قدرت با زاویه ۹۰ درجه، گزینهای مناسب برای سیستمهای انتقال قدرتی است که به عملکرد پایدار، دوام مناسب و قابلیت اطمینان بالا نیاز دارند.
طراحی و ساخت گیربکس VF63
گیربکس Bonfiglioli VF63 دارای بدنه مقاوم با طراحی مناسب برای نصب در موقعیتهای مختلف است. طراحی مهندسیشده پوسته و ماشینکاری دقیق اجزای داخلی، امکان استفاده از این گیربکس را در طیف گستردهای از ماشینآلات صنعتی فراهم میکند.
در مجموعه انتقال قدرت، ماردون از فولاد آلیاژی با ماشینکاری و پرداخت دقیق ساخته شده و چرخدنده حلزونی از آلیاژ برنز مقاوم در برابر سایش تشکیل شده است. این ساختار به عملکرد روان، کاهش سایش و افزایش دوام مجموعه کمک میکند.
ورودی و خروجی گیربکس Bonfiglioli VF63
گیربکس حلزونی VF63 Bonfiglioli با پیکربندیهای مختلف ورودی قابل ارائه است و امکان اتصال الکتروموتور از طریق فلنجهای استاندارد و همچنین استفاده از ورودی شافت را فراهم میکند.
خروجی استاندارد گیربکس به صورت هالو شافت کلیدخور طراحی شده و امکان اتصال مستقیم گیربکس به شافت دستگاه را فراهم میکند. بسته به پیکربندی، امکان ارائه شافت خروجی توپر و تجهیزات جانبی مانند Torque Arm نیز وجود دارد.
نسبت تبدیل و گشتاور خروجی
گیربکس Bonfiglioli VF63 در نسبتهای تبدیل متنوع قابل ارائه است و برای کاربردهایی که به کاهش سرعت و افزایش گشتاور نیاز دارند مورد استفاده قرار میگیرد. انتخاب نسبت تبدیل مناسب باید بر اساس سرعت خروجی، توان الکتروموتور، دور ورودی و نوع بار انجام شود.
گشتاور خروجی گیربکس به عواملی مانند نسبت تبدیل، توان موتور، دور ورودی، راندمان، ضریب کار و شرایط بار وابسته است. به همین دلیل انتخاب دقیق گیربکس باید بر اساس شرایط واقعی دستگاه انجام شود.
ویژگیهای گیربکس حلزونی Bonfiglioli VF63
طراحی کامپکت و صنعتی
بدنه مقاوم و مناسب برای کاربردهای مختلف
انتقال قدرت با زاویه ۹۰ درجه
ماردون فولادی با ماشینکاری دقیق
چرخدنده حلزونی از آلیاژ برنز مقاوم به سایش
عملکرد روان و قابل اعتماد
تنوع در نسبتهای تبدیل
امکان اتصال الکتروموتور از طریق فلنج استاندارد
امکان استفاده از ورودی شافت
خروجی هالو شافت کلیدخور
امکان ارائه شافت خروجی توپر
قابلیت نصب Torque Arm
امکان نصب در موقعیتهای مختلف
کاربردهای گیربکس VF63
گیربکس حلزونی Bonfiglioli VF63 در طیف گستردهای از تجهیزات صنعتی مانند نوار نقاله، سیستمهای انتقال مواد، ماشینآلات بستهبندی، خطوط تولید، تجهیزات جابهجایی، ماشینآلات اتوماسیون و سیستمهای انتقال قدرت مورد استفاده قرار میگیرد.
طراحی کامپکت و تنوع در پیکربندی ورودی و خروجی باعث شده است VF63 برای استفاده در ماشینآلاتی که فضای نصب محدود دارند نیز گزینهای کاربردی باشد.
مزایای گیربکس Bonfiglioli VF63
گیربکس VF63 Bonfiglioli با ترکیب طراحی صنعتی، ماردون فولادی دقیق، چرخدنده برنزی، بدنه مقاوم و امکان انتخاب پیکربندیهای مختلف، راهکاری مناسب برای کاهش دور و انتقال گشتاور در سیستمهای صنعتی محسوب میشود.
انتخاب صحیح نسبت تبدیل و توان موتور میتواند به دستیابی به عملکرد مناسب و افزایش طول عمر مجموعه انتقال قدرت کمک کند.
جمعبندی
گیربکس حلزونی Bonfiglioli VF63 یکی از مدلهای کاربردی سری VF است که برای کاهش دور و انتقال گشتاور در انواع ماشینآلات صنعتی طراحی شده است. ساختار مقاوم، ماردون فولادی، چرخدنده حلزونی برنزی، خروجی هالو شافت و تنوع در پیکربندی ورودی و نصب، این مدل را به گزینهای مناسب برای طیف گستردهای از تجهیزات انتقال قدرت تبدیل کرده است.
برای انتخاب صحیح گیربکس VF63 باید عواملی مانند توان الکتروموتور، نسبت تبدیل، دور ورودی، گشتاور موردنیاز، نوع بار، ضریب کار و شرایط محیطی در نظر گرفته شود تا گیربکس متناسب با نیاز واقعی دستگاه انتخاب شود.
| مشخصات فنی | گیربکس حلزونی Bonfiglioli سری VF سایز 063 |
|---|---|
| برند | Bonfiglioli |
| سری و سایز | VF / 063 |
| نوع گیربکس | حلزونی (Worm Gearbox) |
| نوع بدنه | کامپکت و مکعبی، مناسب نصب در موقعیتهای مختلف |
| زاویه محور ورودی و خروجی | 90 درجه |
| جنس ماردون | فولاد آلیاژی با سطح دنده سنگخورده و پرداخت دقیق |
| جنس چرخدنده حلزونی | برنز آلیاژی مقاوم در برابر سایش |
| نوع ورودی | شافت آزاد (HS) یا فلنجی برای اتصال الکتروموتور، بسته به پیکربندی |
| قطر شافت ورودی HS | 9 میلیمتر (Ø9 h6) |
| رابط اتصال الکتروموتور | فلنجهای IEC شامل P63، P71، P80 و P90، بسته به پیکربندی |
| نوع خروجی | هالو شافت متقارن و کلیدخور (Symmetrical Hollow Shaft) |
| قطر استاندارد هالو خروجی | 25 میلیمتر (Ø25 H7) |
| خروجی شافت توپر | قابل ارائه طبق پیکربندی |
| نسبتهای تبدیل | 7، 10، 14، 20، 28، 35، 46، 60، 70 و 100 |
| محدوده نسبت تبدیل | 7:1 تا 100:1 |
| حداکثر گشتاور خروجی VF63 | 210 نیوتنمتر |
| گشتاور خروجی | وابسته به نسبت تبدیل، دور ورودی، توان موتور و شرایط کاری |
| نوع نصب | پایهدار و فلنجدار، بسته به پیکربندی |
| موقعیت نصب | B3، B6، B7، B8، V5 و V6 |
| سیستم روانکاری | روانکاری داخلی متناسب با طراحی گیربکس |
| کاربرد | نوار نقاله، انتقال مواد، ماشینآلات بستهبندی، اتوماسیون و تجهیزات صنعتی |
