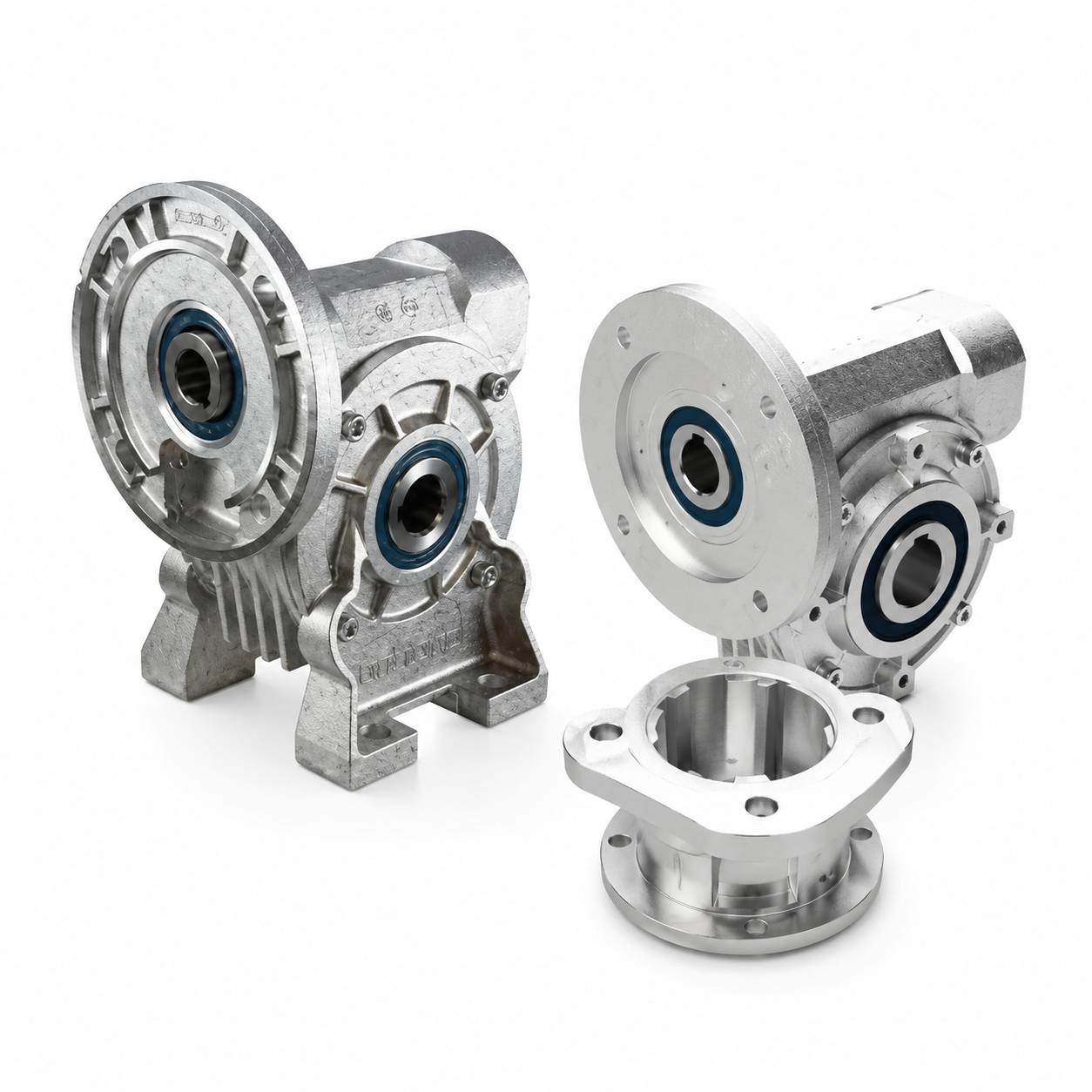

معرفی گیربکس حلزونی Bonfiglioli VF30
گیربکس حلزونی Bonfiglioli VF30 یکی از مدلهای کوچک و کامپکت سری VF برند معتبر ایتالیایی Bonfiglioli است که برای کاهش دور و انتقال گشتاور در ماشینآلات و تجهیزات صنعتی طراحی شده است. ابعاد مناسب، طراحی مقاوم و انتقال قدرت با زاویه ۹۰ درجه، این گیربکس را به گزینهای کاربردی برای سیستمهایی با فضای نصب محدود تبدیل کرده است.
طراحی و ساخت گیربکس VF30
گیربکس Bonfiglioli VF30 دارای بدنهای کامپکت و مقاوم است که برای استفاده در تجهیزات صنعتی و ماشینآلات مختلف طراحی شده است. ساختار مهندسیشده گیربکس امکان نصب آن در موقعیتهای مختلف را فراهم میکند.
ماردون گیربکس از فولاد آلیاژی با ماشینکاری دقیق و پرداخت مناسب دندهها ساخته شده و چرخدنده حلزونی از آلیاژ برنز مقاوم در برابر سایش تشکیل شده است. این ترکیب به عملکرد روان، کاهش سایش و افزایش دوام مجموعه انتقال قدرت کمک میکند.
ورودی و خروجی گیربکس Bonfiglioli VF30
گیربکس حلزونی VF30 Bonfiglioli در پیکربندیهای مختلف ورودی قابل ارائه است و امکان استفاده از هالو ورودی یا اتصال الکتروموتور از طریق فلنج مناسب را دارد.
خروجی استاندارد این مدل به صورت هالو شافت کلیدخور طراحی شده است و امکان اتصال مستقیم گیربکس به شافت دستگاه را فراهم میکند. بسته به پیکربندی، امکان ارائه خروجی شافت توپر و تجهیزات جانبی نیز وجود دارد.
نسبت تبدیل و عملکرد گیربکس VF30
گیربکس Bonfiglioli VF30 در نسبتهای تبدیل مختلف قابل ارائه است و برای کاربردهایی که به کاهش دور و افزایش گشتاور نیاز دارند مورد استفاده قرار میگیرد. انتخاب نسبت تبدیل مناسب باید بر اساس سرعت خروجی، توان الکتروموتور، دور ورودی و نوع بار انجام شود.
گشتاور خروجی گیربکس به عواملی مانند نسبت تبدیل، توان موتور، دور ورودی، راندمان، ضریب کار و شرایط کاری وابسته است؛ بنابراین انتخاب مدل مناسب باید بر اساس مشخصات واقعی دستگاه انجام شود.
ویژگیهای گیربکس حلزونی Bonfiglioli VF30
طراحی کامپکت و مناسب فضاهای محدود
بدنه مقاوم و مهندسیشده
انتقال قدرت با زاویه ۹۰ درجه
ماردون فولادی با ماشینکاری دقیق
چرخدنده حلزونی از آلیاژ برنز مقاوم به سایش
عملکرد روان و قابل اعتماد
تنوع در نسبتهای تبدیل
امکان استفاده از هالو ورودی
قابلیت اتصال الکتروموتور از طریق فلنج
خروجی هالو شافت کلیدخور
امکان ارائه شافت خروجی توپر
قابلیت نصب در موقعیتهای مختلف
مناسب برای تجهیزات و ماشینآلات صنعتی سبک
کاربردهای گیربکس VF30
گیربکس حلزونی Bonfiglioli VF30 در تجهیزاتی مانند نوار نقالههای سبک، ماشینآلات بستهبندی، سیستمهای انتقال مواد، خطوط تولید، تجهیزات اتوماسیون، ماشینآلات کوچک صنعتی و سیستمهای انتقال قدرت کاربرد دارد.
ابعاد کامپکت و وزن مناسب این مدل باعث شده است VF30 برای ماشینآلاتی که فضای نصب محدودی دارند، انتخاب مناسبی باشد.
مزایای گیربکس Bonfiglioli VF30
گیربکس VF30 Bonfiglioli با بهرهگیری از ماردون فولادی، چرخدنده برنزی، بدنه مقاوم و طراحی کامپکت، راهکاری مناسب برای کاهش دور و انتقال گشتاور در تجهیزات صنعتی کوچک و متوسط است. تنوع در پیکربندی ورودی و خروجی نیز امکان استفاده از این گیربکس را در ماشینآلات مختلف فراهم میکند.
جمعبندی
گیربکس حلزونی Bonfiglioli VF30 یکی از مدلهای کامپکت سری VF است که برای کاهش دور و انتقال گشتاور در انواع ماشینآلات و تجهیزات صنعتی طراحی شده است. طراحی مناسب، ماردون فولادی، چرخدنده حلزونی برنزی، هالو شافت خروجی و امکان انتخاب پیکربندیهای مختلف، این مدل را به گزینهای کاربردی برای طیف متنوعی از سیستمهای انتقال قدرت تبدیل کرده است.
برای انتخاب صحیح گیربکس VF30 باید عواملی مانند توان الکتروموتور، نسبت تبدیل، دور ورودی، گشتاور موردنیاز، نوع بار، ضریب کار و شرایط محیطی بررسی شود تا گیربکس متناسب با نیاز واقعی دستگاه انتخاب شود.
| مشخصات فنی | گیربکس حلزونی Bonfiglioli سری VF سایز 030 |
|---|---|
| برند | Bonfiglioli |
| سری و سایز | VF / 030 |
| نوع گیربکس | حلزونی (Worm Gearbox) |
| نوع بدنه | کامپکت و مکعبی، آلومینیوم دایکاست |
| زاویه محور ورودی و خروجی | 90 درجه |
| جنس ماردون | فولاد آلیاژی 16CrNi4، سمانته و سختکاریشده با دندههای سنگخورده |
| جنس چرخدنده حلزونی | برنز آلیاژی G-CuSn12 مقاوم در برابر سایش |
| نوع ورودی | هالو ورودی یا فلنجی جهت اتصال الکتروموتور، بسته به پیکربندی |
| قطر هالو ورودی | 9 و 11 میلیمتر |
| نوع خروجی | هالو شافت کلیدخور (Hollow Shaft) |
| قطر استاندارد هالو خروجی | 14 میلیمتر (Ø14 H7) |
| خروجی شافت توپر | قابل ارائه طبق پیکربندی |
| نسبتهای تبدیل | 7، 10، 15، 20، 30، 40، 60 و 70 |
| محدوده نسبت تبدیل | 7:1 تا 70:1 |
| حداکثر گشتاور خروجی VF30 | 24 نیوتنمتر |
| حداکثر بار شعاعی خروجی | حدود 1700 نیوتن، بسته به نسبت تبدیل و شرایط کاری |
| نوع نصب | پایهدار و فلنجدار، بسته به پیکربندی |
| موقعیت نصب | B3 و سایر موقعیتها طبق نسخه و سفارش |
| سیستم روانکاری | روانکاری داخلی متناسب با طراحی گیربکس |
| کاربرد | نوار نقاله، ماشینآلات بستهبندی، انتقال مواد، اتوماسیون و تجهیزات صنعتی |
