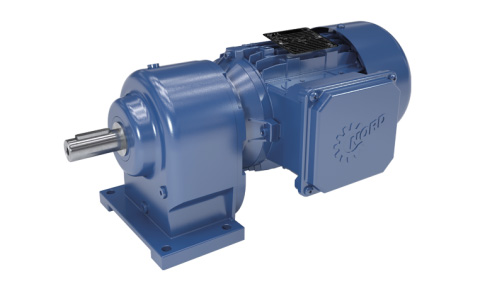

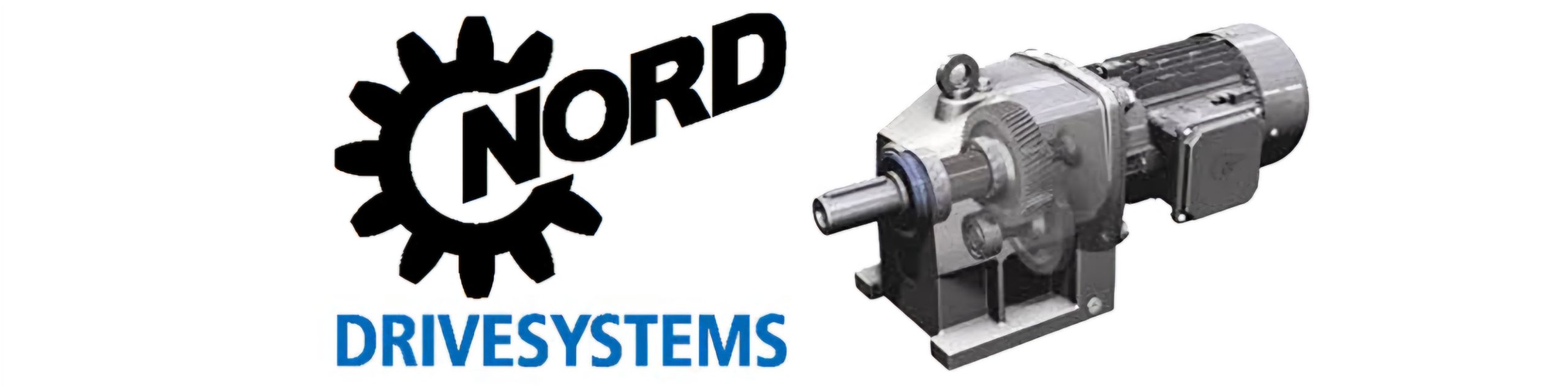

گیربکسهای شفت مستقیم NORD (Helical Inline Gearmotors)

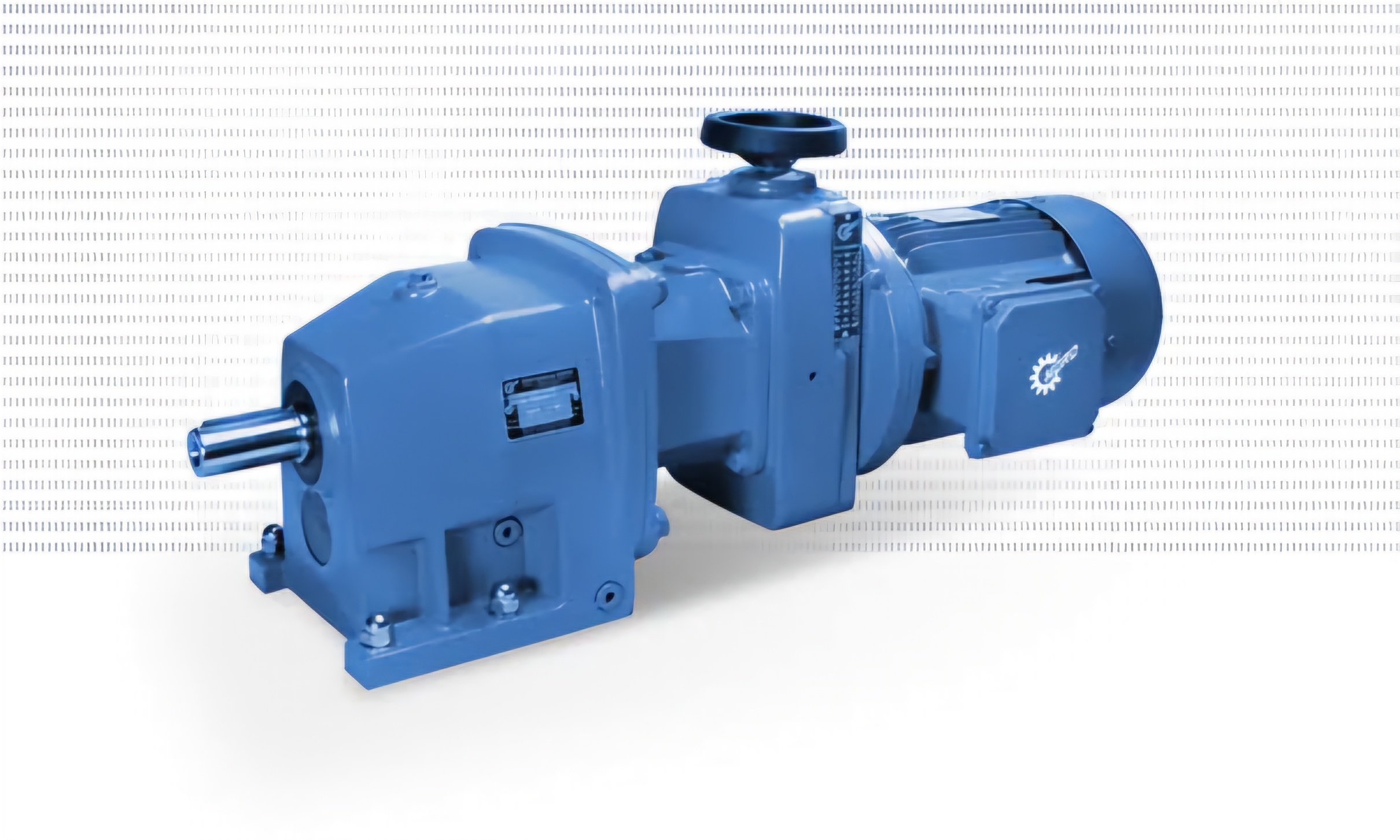

گیربکسهای شفت مستقیم (هلیکال) NORD معمولاً برای انتقال قدرت از الکتروموتور به دیگر تجهیزات با راندمان بالا طراحی میشوند. این گیربکسها در انواع مختلف و برای کاربردهای مختلف صنعتی از جمله نقالهها، دستگاههای بستهبندی، خطوط تولید و ماشینآلات سنگین استفاده میشوند.
در ادامه به برخی از ویژگیهای عمومی گیربکسهای Helical Inline NORD که به طور معمول در محصولات مشابه این برند موجود هستند، اشاره میکنم:

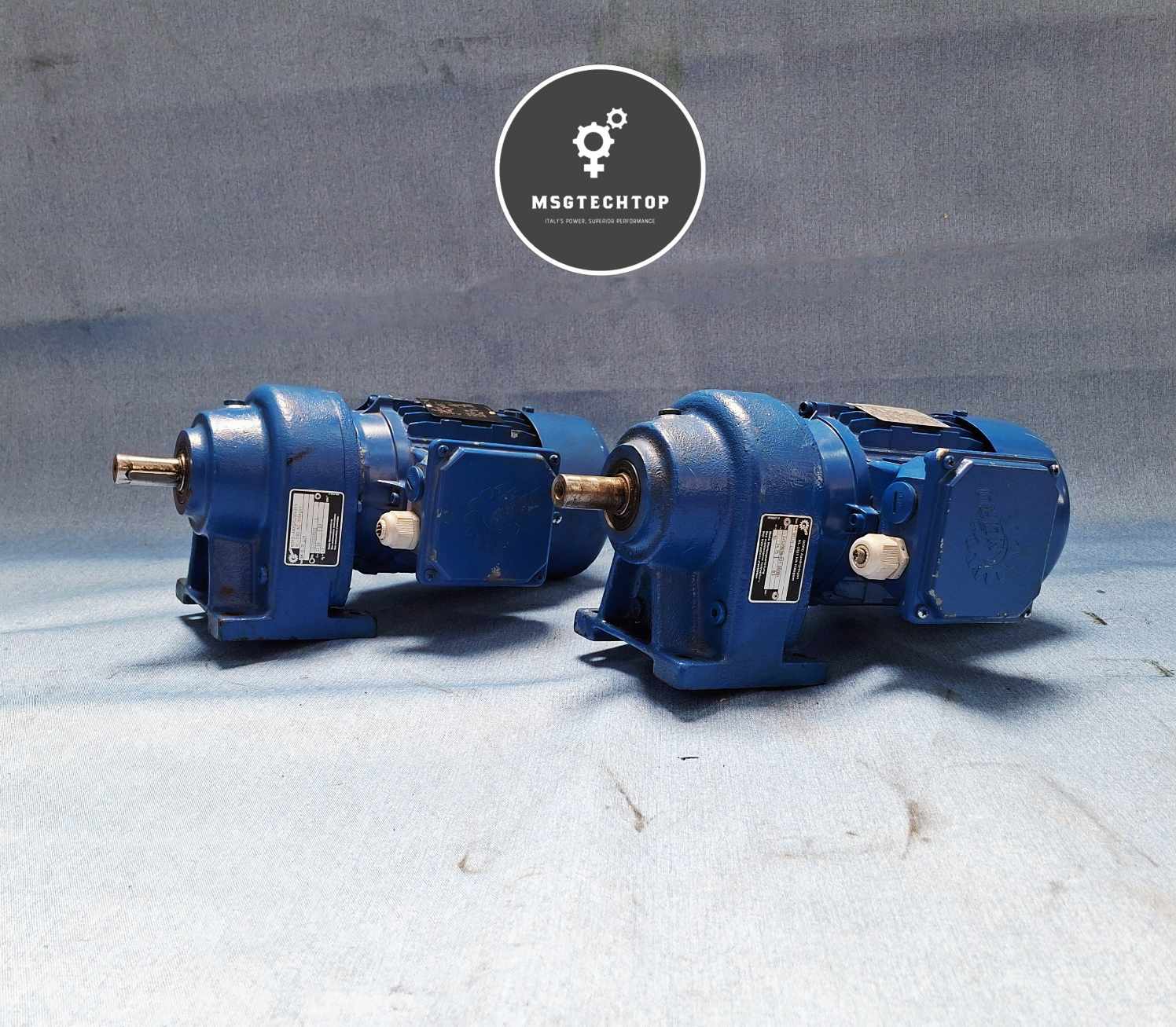

گیربکسهای شفت مستقیم NORD (Helical Inline Gearmotors)
ویژگیهای کلیدی:
راندمان بالا: گیربکسهای شفت مستقیم (هلیکال) NORD دارای راندمان بالا برای کاهش مصرف انرژی هستند. استفاده از چرخدندههای هلیکال در این گیربکسها موجب میشود که انرژی انتقال یافته بهطور بهینه در سیستمهای صنعتی مورد استفاده قرار گیرد.
ساختار ماژولار: این گیربکسها با ساختار ماژولار خود، امکان انتخاب و تنظیم دقیقترین ترکیب از گیربکس و موتور را فراهم میآورند. این ویژگی بهویژه در کاربردهایی که نیاز به سفارشیسازی برای سرعت و گشتاور دقیق دارند، کارآمد است.
پایداری و عمر طولانی: به دلیل طراحی ویژه و استفاده از مواد مقاوم در این گیربکسها، این محصولات دارای عمر طولانیتری هستند و در برابر سایش و فشار زیاد مقاوم هستند.
نسبتهای مختلف تبدیل: این گیربکسها دارای نسبتهای تبدیل متنوعی هستند که معمولاً در بازههای 3:1 تا 300:1 قرار دارند. این نسبتها میتوانند برای کاربردهای مختلف از کاهش سرعت کم تا کاهش سرعت زیاد و افزایش گشتاور بالا مناسب باشند.
کاربردهای گیربکسهای شفت مستقیم NORD:
صنایع سنگین و سبک: این گیربکسهای شفت مستقیم (هلیکال) NORD بهویژه در صنایع خودکار، نقالهها، ماشینآلات بستهبندی، و سیستمهای صنعتی سنگین کاربرد دارند.
مناسب برای فضاهای محدود: طراحی فشرده این گیربکسها آنها را برای فضاهای محدود بسیار مناسب میسازد، بنابراین در صنایع خاص که فضا بهعنوان یک فاکتور محدود کننده است، میتوان از این محصولات بهره برد.
سیستمهای نقاله و فرآوری مواد: در محیطهایی که نیاز به کاهش سرعت بهصورت یکنواخت و انتقال گشتاور بالا وجود دارد، این گیربکسها عملکرد عالی دارند.
ویژگیهای ساختاری:
مواد مقاوم به سایش: بدنههای گیربکسهای Helical Inline از مواد با کیفیت بالا ساخته میشوند که در برابر فشار، دما و سایش مقاوم هستند.
آببندی عالی: گیربکسها بهطور ویژه برای استفاده در شرایط مرطوب و سخت طراحی شدهاند و دارای آببندیهای مقاوم هستند که عمر آنها را افزایش میدهند.
صدای کم: به دلیل استفاده از چرخدندههای هلیکال، این گیربکسها معمولاً در نسبت به سایر گیربکسها صدای کمتری تولید میکنند که برای محیطهای حساس به صدا یا کاربردهای خاص مفید است.
تیپهای نصب مختلف:
این گیربکسها میتوانند در انواع تیپهای نصب مختلف موجود باشند:
شافت آزاد (Free Shaft) برای نصب بر روی سیستمهای خاص
ورودی فلنجدار (Flanged Input) برای نصب به دستگاههای دارای فلنج
گیربکسموتوری (Motorized) برای نصب مستقیم به موتورهای الکتریکی.
نسبتهای تبدیل:
معمولاً این گیربکسها از نسبت تبدیل 3:1 تا 300:1 متغیر هستند. نسبتهای معمول دیگر شامل 5:1، 10:1، 15:1، 20:1، 40:1 و حتی 100:1 میشوند.
نسبتهای کم (3:1 تا 10:1) برای کاربردهایی که نیاز به کاهش سرعت کم دارند.
نسبتهای متوسط (10:1 تا 50:1) برای نیازهای معمول انتقال قدرت در سیستمهای نقاله و ماشینآلات بستهبندی.
نسبتهای بالا (50:1 تا 300:1) برای کاربردهایی که نیاز به گشتاور بسیار بالا دارند.
مزایا:
طراحی مقاوم و توان بالا: این گیربکسها از چرخدندههای هلیکال با دقت بالا ساخته میشوند که موجب افزایش توان انتقال و کاهش سایش میشود.
توان خروجی متغیر: توان خروجی این گیربکسها معمولاً از 0.12 kW تا 75 kW میباشد که بسته به نیاز مشتری قابل تنظیم است.
آببندی و حفاظت بالا: گیربکسها بهطور ویژه برای استفاده در شرایط سخت و مرطوب طراحی شدهاند.
در ادامه، کد سایزبندی و مدلها از کوچکترین تا بزرگترین گیربکسهای هلیکال NORD را به همراه ویژگیهای آنها ذکر میکنم:

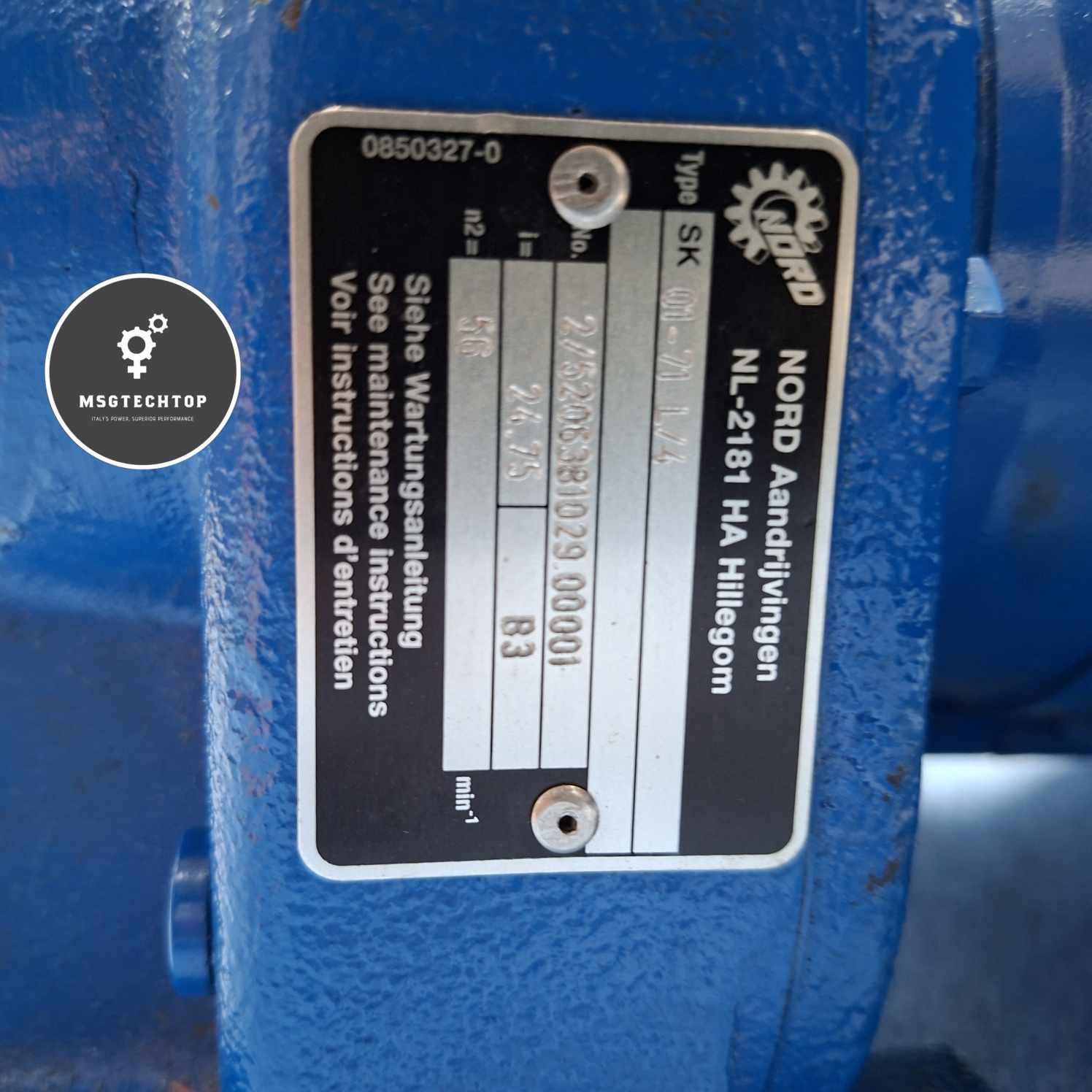

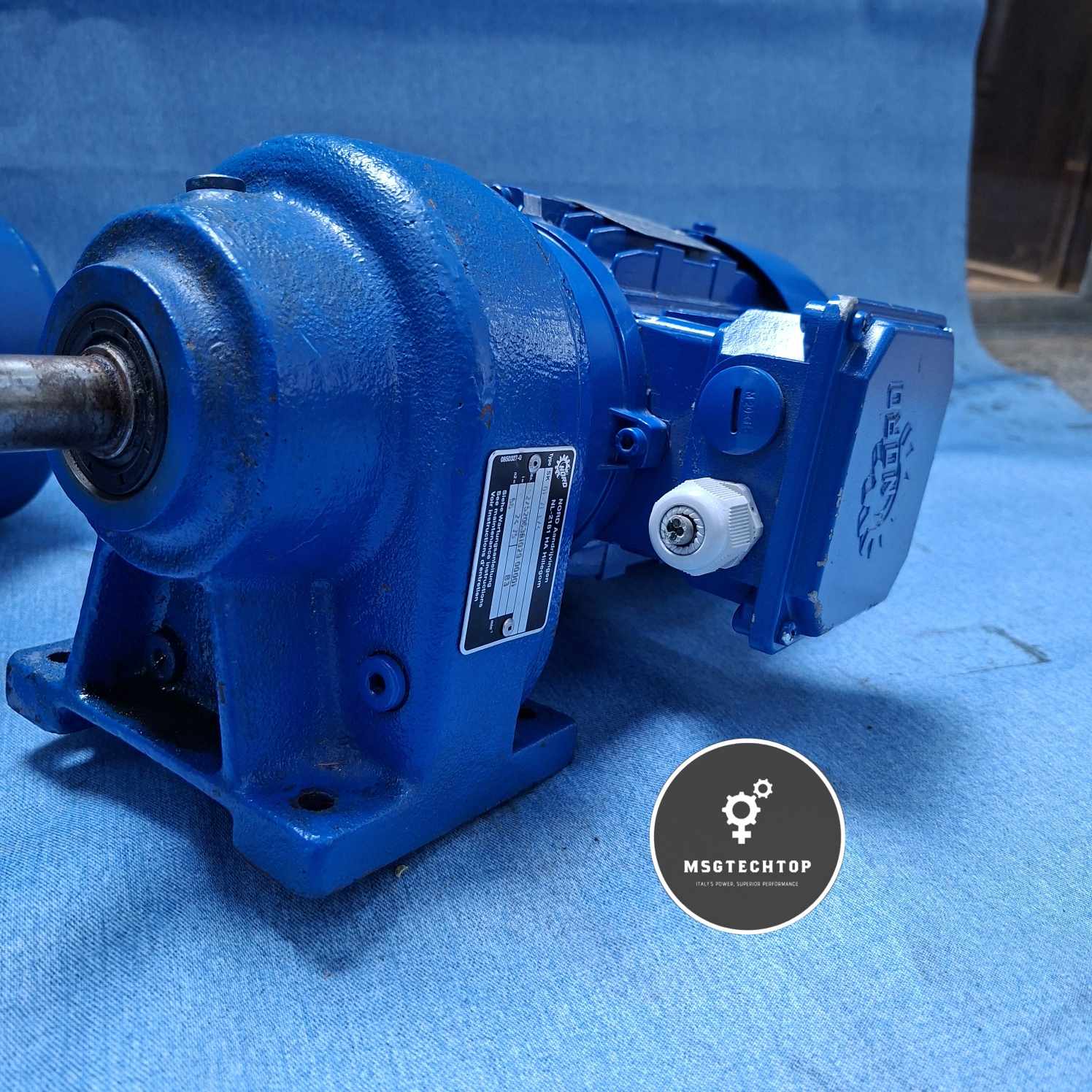

Type: SK 01-71 L/4
حالا ترجمهاش:
🔹 SK 01
این یعنی سایز بدنه 01 از سری هلیکال شفت مستقیم NORD.
جزو کوچکترین فریمهای این خانواده حساب میشه. برای توانهای سبک و کاربردهای معمول صنعتی.
🔹 71 L/4
این مربوط به موتور کوپل شده است:
فریم موتور: 71L
4 پل → حدود 1400 rpm ورودی
🔹 i = 24.52
نسبت تبدیل تقریباً 1:24.5
یعنی اگه ورودی 1400 دور باشه، خروجی حدود 57 rpm میده.
🔹 n2 = 58 min⁻¹
دور خروجی روی پلاک هم تقریباً همینو تأیید میکنه.
🔹 گشتاور تقریبی این سایز
بسته به ورژن دقیق، سایز SK 01 معمولاً تا حدود: 🔹 80 تا 120 نیوتنمتر گشتاور خروجی میده
(بسته به نسبت و توان موتور)
جمعبندی فنی این گیربکس:
سری: هلیکال شفت مستقیم
سایز بدنه: 01
موتور: 71L چهار پل
نسبت: حدود 24.5
خروجی: حدود 58 دور
کاربرد معمول: نوار نقاله سبک، میکسر سبک، دستگاه بستهبندی، خطوط کوچک
📌 سایزبندی بدنه از SK 01 به بالا
SK 01
SK 02
SK 03
SK 04
SK 05
SK 06
SK 07
SK 08
SK 09
SK 10
SK 11
SK 12
SK 13
SK 14
SK 15
SK 16
SK 17
SK 18
SK 19
هرچی عدد بزرگتر میشه:
ابعاد بدنه بزرگتر
قطر شفت خروجی بیشتر
تحمل گشتاور بالاتر
قیمت هم طبیعتاً سنگینتر
حدود رنج گشتاور هر چند سایز اول (تقریبی)
SK 01 → حدود 80–120 Nm
SK 02 → حدود 150 Nm
SK 03 → حدود 250 Nm
SK 04 → حدود 400 Nm
SK 05 → حدود 600 Nm
SK 06 → حدود 900 Nm
SK 07 → حدود 1400 Nm
SK 08 → حدود 2000 Nm
SK 09 → حدود 3000 Nm
SK 10 به بالا → وارد محدوده صنعتی جدی میشه
از SK 11 به بعد دیگه داریم درباره خط تولید سنگین، میکسر بزرگ، کانوایر معدنی و کارای مردونه حرف میزنیم.
یه نکته مهم :
سایز بدنه فقط بر اساس گشتاور انتخاب میشه، نه توان موتور تنها. خیلیا موتور قویتر میندازن رو بدنه کوچیک، بعد سه ماه بعد زنگ میزنن میگن چرا شفت لق شده.
نسبتهای تبدیل عمومی برای هر سایز:
نسبت تبدیل پایین: برای کاربردهای با کاهش سرعت کم (مانند نقالهها، پمپها و دستگاههای بستهبندی).
نسبت تبدیل متوسط: برای نقالههای بزرگتر، ماشینآلات خودکار و سیستمهای پیچیده صنعتی.
نسبت تبدیل بالا: برای سیستمهای انتقال مواد سنگین، پرسها و دستگاههای فرآوری مواد.
نتیجهگیری:
گیربکسهای شفت مستقیم (هلیکال) NORD از سایزهای کوچک تا بزرگ طراحی شدهاند تا نیازهای مختلف صنعتی را برآورده کنند. از گیربکسهای کوچک برای صنایع سبک تا گیربکسهای بزرگ با قدرتهای بالا برای صنایع سنگین، خودکار و سیستمهای نقاله پیچیده، انتخاب مدل مناسب میتواند به افزایش کارایی، کاهش مصرف انرژی و افزایش عمر مفید تجهیزات شما کمک میکند.
