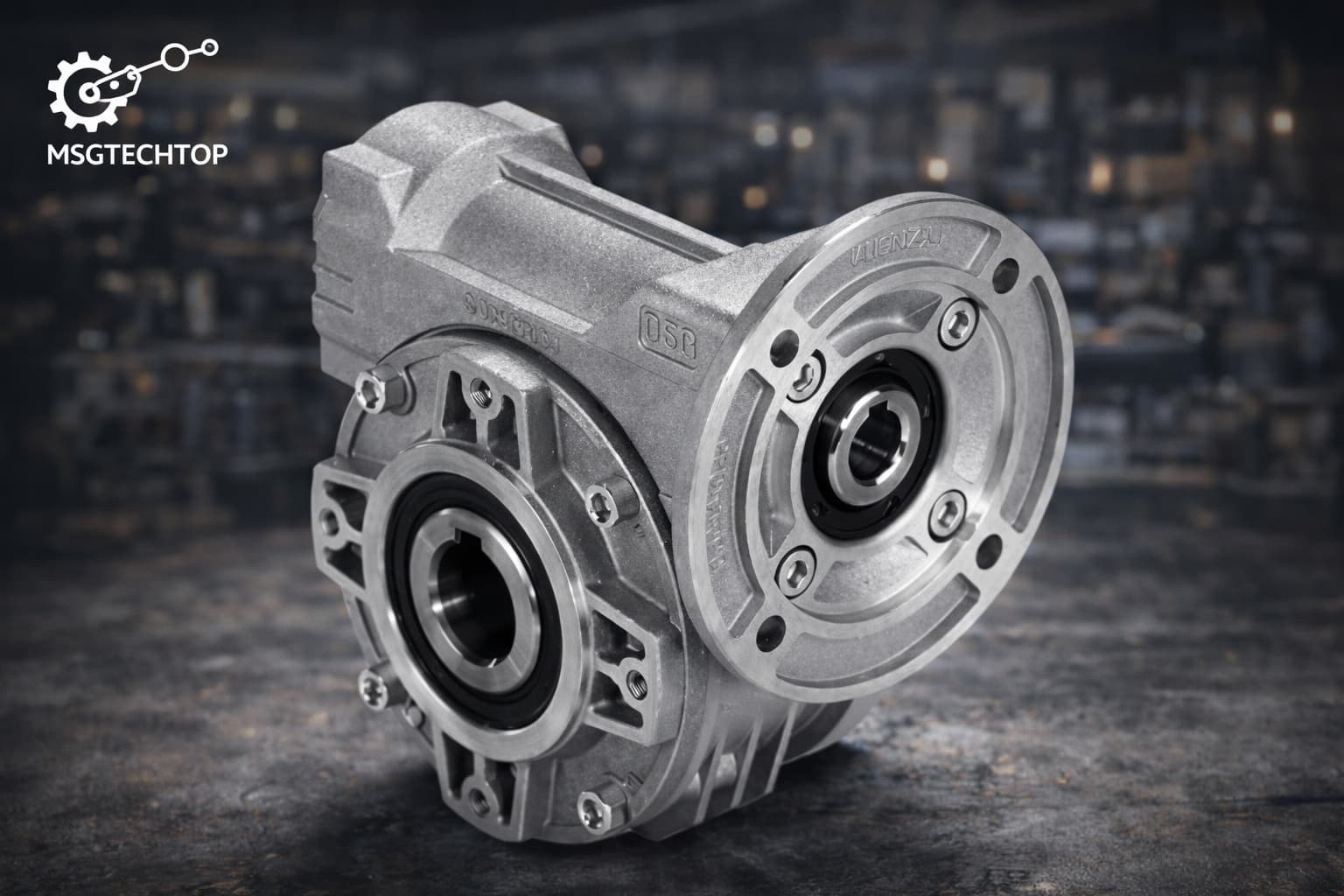

معرفی گیربکسهای حلزونی (Worm Gearboxes) برند Lenze
گیربکسهای حلزونی Lenze (که بخشی از خانواده Hydro-Mec Worm Gearboxes هستند) راهحلهای استاندارد و صنعتی برای انتقال قدرت در زاویه ۹۰ درجه (Right-Angle) محسوب میشوند. این گیربکسها بهخاطر نسبت تبدیل بالا، طراحی جمعوجور، کارکرد کمصدا و قابلیت تحمل گشتاور بالا در کاربردهای صنعتی مختلف از جمله نقالهها، تجهیزات اتوماسیون، ماشینآلات صنعتی و سیستمهای انتقال نیرو بهطور گسترده استفاده میشوند.
در واقع، Lenze این نوع گیربکس را بهصورت محصولات بدون موتور یا متصل به موتورهای استاندارد IEC/NEMA ارائه میدهد و میتوان آنها را با Geared Motor یکپارچه کرد تا یک راهحل کامل انتقال نیرو ایجاد شود.

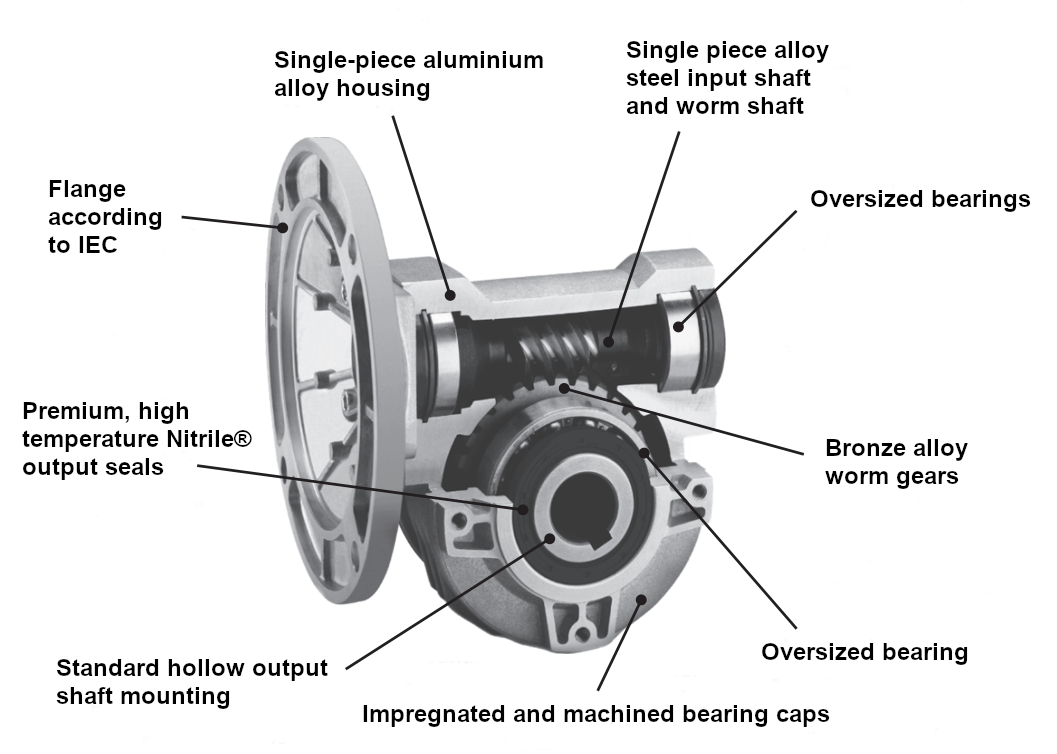

ساختار و عملکرد
گیربکسهای حلزونی Lenze از دو بخش اصلی تشکیل شدهاند:
🔹 ماردون / Worm
🔹 چرخدنده حلزونی / Worm Wheel
قدرت از ماردون وارد میشود و به چرخدنده حلزونی در زاویه ۹۰ درجه منتقل میگردد. انتقال نیرو توسط اصطکاک لغزشی انجام میشود که باعث میشود این نوع گیربکسها در نسبت تبدیلهای بالا بسیار مناسب باشند.
مزایا کلیدی این طراحی:
• نسبت تبدیل بالا در یک مرحله (بدون نیاز به گیربکس چندمرحلهای پیچیده)
• قابلیت خودقفلکنشدن در نسبتهای خاص، مناسب برای نگهداشتن بار بدون ترمز اضافی
• طراحی جمعوجور و مناسب فضاهای محدود
• عملکرد کمصدا و لرزش پایین
• ساختار ساده و نگهداری کمهزینه
طراحی بدنه و انواع مدلها

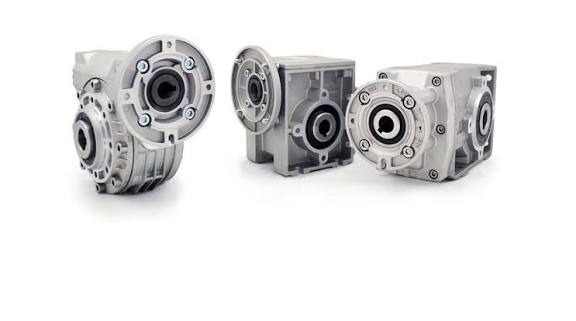

Lenze گیربکسهای حلزونی خود را در سه طراحی اصلی ارائه میدهد که هر کدام برای نیازهای خاص مناسباند:
🔹 1) Zero-Shape Worm Gearbox — طراحی گرد (Round)
این طراحی اقتصادی و جمعوجور است و برای کاربردهایی که فضا محدود یا وزن پایین مهم است ایدهآل است:
✔ مناسب برای نصب در فضاهای کم
✔ طراحی گرد باعث سهولت در نصب در جهات مختلف میشود
✔ نسبتها و سرعت خروجی در طیف گسترده برای نیازهای مختلف
در مدلهای گرد میتوان نسبتها را برای انواع کاربردها تنظیم کرد و همچنین نسخههایی با پیشمرحله یا مالتیاستیج (double worm) برای گشتاور و نسبتهای بالاتر فراهم است.

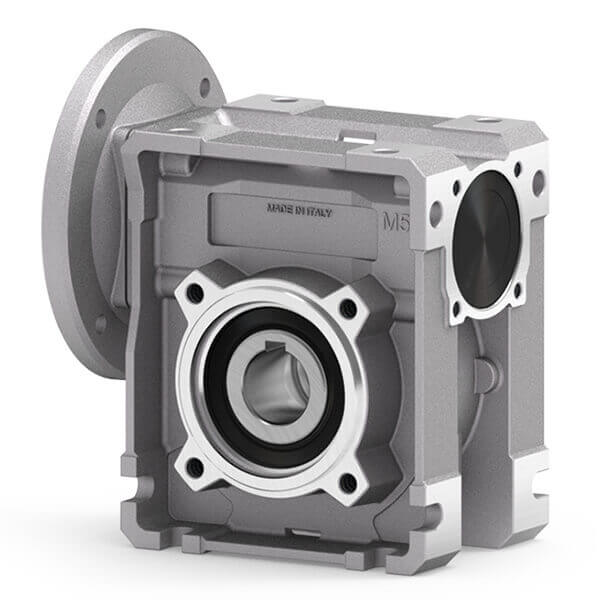

2) M-Square Worm Gearbox — طراحی مکعبی / مربعی (Square Housing)
این تیپ بدنه جمعوجور، مستحکم و ماژولار است و برای کاربردهای صنعتی که علاوه بر فضای کم، به گشتاورهای بالاتر نیاز دارند مناسب است:
✔ سازگار با نصبهای متنوع
✔ ساختار تقویتشده برای بارهای متوسط
✔ میتواند با موتورهای استاندارد درایو شود
سایزها و دادههای مرجع:
تیپ بدنه خروجی سرعت [rpm] نسبت تبدیل توان موتور [kW] گشتاور خروجی [Nm]
M30 14–280 5–100 0.06–0.18 5–19
M45 13.7–200 7–102 0.09–0.37 14–46
M50 14–200 7–100 0.12–0.75 29–79
M63 14.9–200 7–94 0.37–1.8 71–167
این تیپ بدنه به خاطر قابلیت ادغام ساده با سیستمهای صنعتی در پروژههایی که تقاضای گشتاور متوسط و نصب سریع وجود دارد کاربرد دارد.

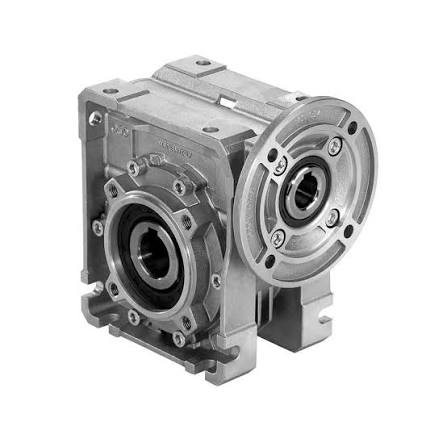

3) Q-Square Worm Gearbox
این نوع طراحی برای دامنه گشتاور متوسط تا کمی بالاتر در یک بدنه مربعی جمعوجور ارائه میشود و میتواند بهصورت ساده یا با پیشمرحله نصب شود:
تیپ بدنه خروجی سرعت [rpm] نسبت تبدیل توان موتور [kW] گشتاور خروجی [Nm]
Q63 14.9–200 7–94 0.37–1.8 71–167
این مدل برای سیستمهای متوسطی که نیاز به ترکیبی از فضای جمعوجور و گشتاور کاربردی دارند انتخاب خوبی است.
نکات فنی کلیدی
راندمان:
راندمان گیربکسهای حلزونی بسته به نسبت، سرعت، بار و شرایط روغنکاری بین ۵۰٪ تا ۹۰٪ است که در طراحیهای مدرن با مواد مناسب و روانکارهای درست بهینه میشود.
خودقفلکن بودن:
در نسبتهای بالا، ماردون میتواند خروجی را در موقعیت ثابت نگه دارد بدون نیاز به ترمز خارجی — این ویژگی برای سیستمهایی که موقعیتگیری پایدار لازم دارند مفید است.
نصب موتور/فلنج:
گیربکسها را میشود با موتورهای IEC استاندارد (FRAME 56–90) نصب کرد، و معمولاً فلنجهای B14 یا B5 برای متصل شدن به موتور استفاده میشوند. همچنین اتصال به موتور بهصورت کوپلینگ استاندارد فراهم است تا سرویس و جداسازی راحتتر باشد.
کاربردهای صنعتی رایج
گیربکسهای حلزونی Lenze بهخاطر طراحی زاویهدار و نسبت تبدیل بالا در صنایع زیر کاربرد دارند:
سیستمهای نقاله و انتقال مواد
ماشینآلات صنعتی مکانیکی
فناوری اتوماسیون
بالابرها و دربهای صنعتی
سیستمهای ایمنی و موقعیتدهی
جمعبندی
گیربکسهای حلزونی Lenze – Hydro-Mec Worm Gearboxes راهحلهای صنعتی برای انتقال قدرت زاویهدار هستند که با طراحیهای گرد (Zero-Shape)، مربعی (M-Square) و Q-Square در طیف وسیعی از نسبت تبدیل، توان و گشتاور ارائه میشوند. این محصولات مناسب کاربردهای صنعتی با فضای محدود، نیاز به نسبت تبدیل بالا، نصب سریع و عملکرد کمصدا هستند و قابلیت ترکیب با موتورهای استاندارد IEC/NEMA را دارند.
تیپهای بدنه گیربکسهای حلزونی Lenze (Hydro-Mec)
Lenze سه طراحی بدنه اصلی برای گیربکسهای حلزونی خود ارائه میدهد، که هر کدام سایزهای مشخص دارند.
1) Zero-Shape Worm Gearbox (طراحی گرد / Round)
بدنهای جمعوجور با شکل گرد برای کاربردهای سبک تا متوسط، مناسب فضاهای محدود و نصب ساده.
سایزهای بدنه (Body Sizes):
030
045
050
063
2) M-Square Worm Gearbox (طراحی مکعبی / Square)
بدنه مربعی و ماژولار، برای کاربردهای صنعتی با گشتاور و توان متوسط.
سایزهای بدنه (Body Sizes):
M30
M45
M50
M63
3) Q-Square Worm Gearbox (طراحی مربعی / High-Performance)
نسخهای قدرتمندتر با بدنه مربعی برای گشتاورهای بالاتر و کاربردهای صنعتی جدیتر.
سایزهای بدنه (Body Sizes):
Q63
توضیح تیپهای بدنه
هر کد بدنه نشاندهنده اندازه فیزیکی، ظرفیت گشتاور، حد توان موتور و نسبتهای تبدیل قابلپشتیبانی است؛ بنابراین انتخاب صحیح تیپ بدنه باعث میشود محصول دقیقاً متناسب با نیاز کاربرد انتخاب شود.
این تیپها نه نامهای رندوم هستند و درون دیتاشیت رسمی Lenze Selection برای انتخاب محصول قابلجستجو و فیلتر هستند.
جمعبندی تیپها
Zero-Shape (Round)
030, 045, 050, 063
طراحی جمعوجور برای فضاهای محدود با راندمان خوب و نصب آسان.
M-Square (Square)
M30, M45, M50, M63
طراحی صنعتی با ماژولار بودن برای کاربردهای متوسط.
Q-Square (Square High-Performance)
Q63
نسخه با ظرفیت بالاتر گشتاور و توان برای کاربردهای سنگینتر در مقایسه با Zero-Shape/M-Square.
