گیربکس کرانویل پینیون varvel

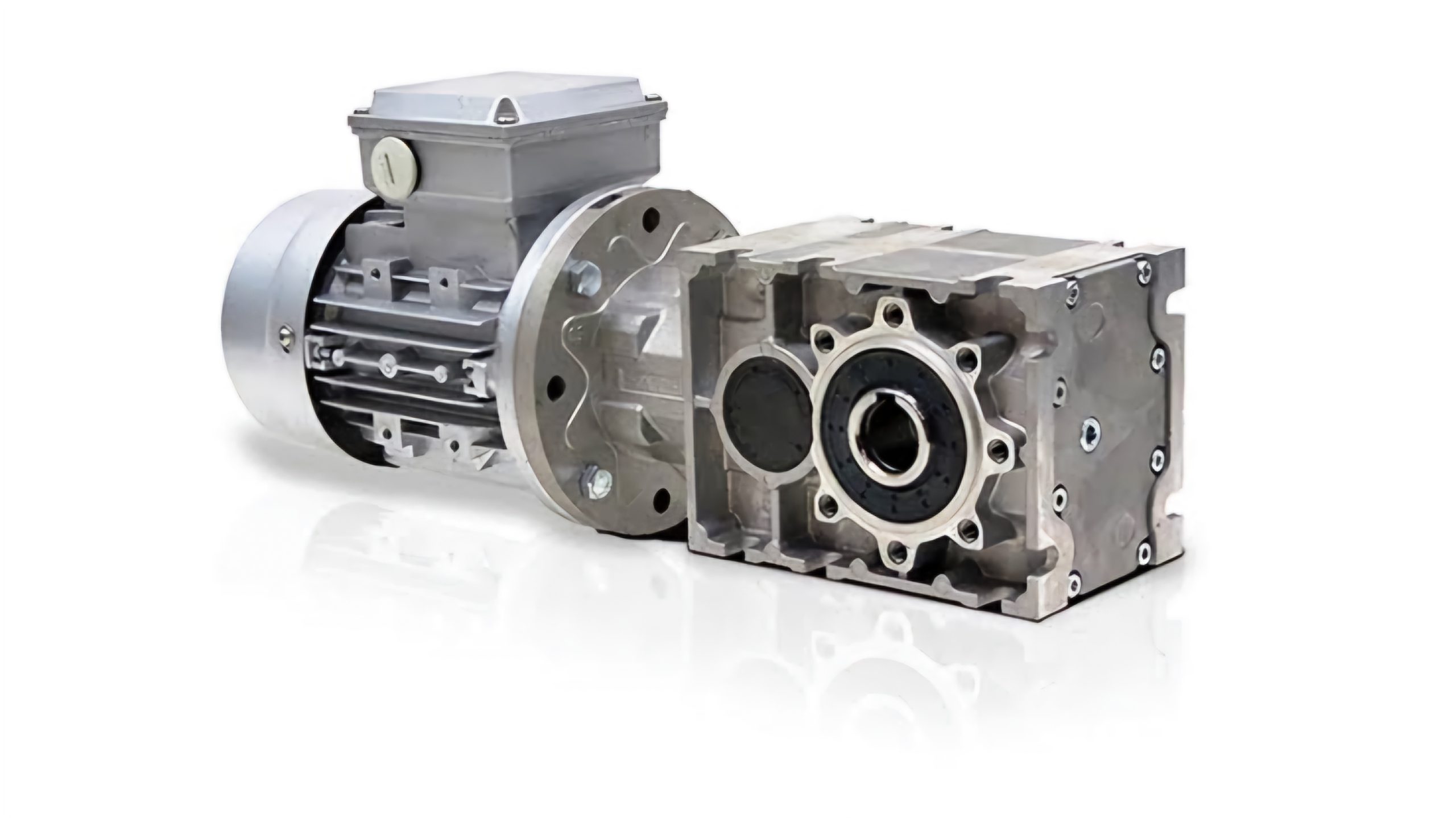

چیزی که معمولاً مهندسا بهش میگن گیربکس کرانویل پینیون (بول) یکی از انواع گیربکسهای هلیکال با چرخدندههای مخروطی/زاویهدار (bevel helical) هست که در Varvel با سریهای RO و RV تولید میشود. اینها دقیقاً همون ترکیب چرخدندههای زاویهدار (برای انتقال نیرو در ورودی ۹۰ درجه) و پینیون/کرانویل در یک مجموعه صنعتیاند. اینها نه مثل حلزونی و نه مثل شفت مستقیماند بلکه برای جهت ۹۰ درجه و انتقال گشتاور بالا طراحی شدهاند.
آموزش عملی دمنتاژ گیربکس تیپ کرانویل پینیون برای آشنایی دقیقتر با ساختار داخلی و کیفیت قطعات.ارائه شده توسط تیم فنی MSGTECHTOP.
در ادامه متن کاملاً آماده انتشار درباره این گروه، با ساختار فنی، انواع تیپها، نسبتهای معمول و نکات نصب آوردم:
گیربکس کرانویل-پینیون Varvel
(Bevel Helical Gearboxes)**
گیربکس کرانویل پینیون (بول) در عمل همان گیربکسهای هلیکال چرخدنده مخروطی/زاویهدار (bevel helical) هستند که انتقال نیرو در زاویه ۹۰ درجه را ممکن میکنند. این نوع طراحی در ماشینآلاتی استفاده میشود که مکانیزمهای انتقال نیرو با تغییر جهت دوران لازم دارند، مثل نقالههای راست گوشه، سیستمهای نقاله با محورهای عمودی، ماشینآلات بستهبندی پیچیده و صنایع سنگین صنعتی.
Varvel بهعنوان یک برند مشهور ایتالیایی در حوزه گیربکسها، این خانواده را در دو سری اصلی ارائه میدهد:
۱) سری RO – 3-Stage In-Line Bevel Helical Gearboxes
این سری شامل گیربکسهای هوایی (right-angle) با سه مرحله کاهش است و برای کاربردهای با نیاز به گشتاور بالا و نصب سریع در ماشینهای صنعتی طراحی شده است.
• ساختار: سه مرحله چرخدنده هلیکال مخروطی (کرانویل/پینیون)
• تیپهای نصب:
– RV / RO: نسخه با شفت ورودی آزاد
– MRV / MOR: نسخه گیربکسموتوری با فلنج استاندارد
– FRV / FOR: نسخه ورودی فلنجدار
– SRV / SOR: نسخه بدون فلنج ورودی
• تعداد سایزها: حدود 6 سایز استاندارد
• نسبتهای کاهش: تقریباً 6.3:1 تا 315:1
• توان خروجی: تا حدود 40.3 کیلووات / 54 HP
• حداکثر گشتاور خروجی: حدود 3360 Nm
این ساختار گیربکس کرانویل پینیون (بول) واقعی است چون نیروی موتور را با چرخدندههای مخروطی به شفت خروجی عمود تبدیل میکند و همزمان آن را کاهش میدهد.
مزایا:
• انتقال نیرو با راندمان بالا
• کاهش لرزش و صدا نسبت به گیربکسهای دیگر
• نصب سریع با ساختار ماژولار
• گزینههای مختلف نصب و فلنج/سفتافزار برای انطباق با ماشینآلات مختلف
۲) سری RO2 – 2-Stage Bevel Helical Gearboxes
این مدل نسخهای سادهتر با دو مرحله کاهش است، برای زمانی که نسبتهای خیلی بالا لازم نیست ولی راندمان و کارکرد نرم هنوز مهم است.
• ساختار: دو مرحله چرخدنده مخروطی
• سایزها: حدود 4 سایز استاندارد
• نسبتهای کاهش: تقریباً 5:1 تا 55:1
• توان خروجی: تا حدود 12 kW / 16 HP
• بدنه یکپارچه برای سفتی پیچشی و کاهش بکلَش
مزایا این سری شامل ابعاد جمع و جورتر با هزینه کمتر و نصب سادهتر است.
ساختار بدنه و تیپهای نصب (Housing & Mounting)
گیربکس کرانویل پینیون (بول) Varvel طوری طراحی شدهاند که تقریباً برای هر نوع ماشین صنعتی استاندارد قابل استفاده باشند:
• بدنه آلومینیوم ریختهگریشده برای سایزهای کوچکتر
• بدنه چدن ریختهگریشده برای سایزهای بزرگتر و بارهای سنگین
• ورودی شفت آزاد (Free Input)
• نسخه گیربکسموتوری (Geared Motor) – اتصال مستقیم به الکتروموتور
• ورودی فلنجدار (Input Flange) برای انطباق با ماشینهای خاص
• بدنههای چند گزینهای برای نصب افقی یا عمودی
• درگاههای مختلف خروجی با شفت توپر یا توخالی بسته به نیاز کاربرد
این انعطاف در اجرا باعث میشود این نوع گیربکسها در صنایع غذایی، بستهبندی، نقالههای سنگین، صنایع ساختمانی و حتی کاربردهای خاص مهندسی استفاده شوند.
نسبتهای تبدیل پر مصرف و توضیح عملکرد
در طراحی گیربکس کرانویل پینیون (بول)، نسبت تبدیل یکی از مهمترین پارامترهاست چون تعیین میکند چقدر سرعت ورودی موتور کاهش یافته و چقدر گشتاور خروجی افزایش یابد.
نسبتهای معمول در این سریها:
• نسبتهای کم (6.3:1 تا حدود 20:1):
برای کاربردهایی که نیاز به کمی کاهش سرعت و افزایش گشتاور متوسط دارند (مثلاً نقالههای سریع یا سیستمهای انتقال مواد سبک).
• نسبتهای متوسط (20:1 تا حدود 100:1):
برای ماشینآلاتی که هم سرعت و هم گشتاور باید کنترل دقیقی داشته باشند (مثلاً ماشینهای بستهبندی و خطوط متحرک).
• نسبتهای بالا (100:1 تا حدود 315:1):
وقتی سرعت خروجی خیلی کم و گشتاور بسیار زیاد لازم است، مثلاً در ماشینآلات صنعتی سنگین، پرسها، سیلندرهای بزرگ، یا کاربردهای غلتکی.
در همه این نسبتها، گیربکسها به گونهای طراحی میشوند که هم قدرت را بهصورت روان انتقال دهند و هم پایداری حرکتی مناسبی در شرایط بارهای سنگین داشته باشند.
مزایای کلی گیربکس کرانویل-پینیون Varvel
✔ طراحی Made in Italy با استانداردهای صنعتی بالا
✔ انتخاب گسترده نسبتها برای تقریباً هر نیاز سرعت/گشتاور
✔ اشکال بدنه و تیپهای نصب متعدد برای انطباق سریع با خط تولید
✔ بدنههای آلومینیومی سبک و چدنی مستحکم بسته به سایز
✔ ساختار ماژولار برای تعمیر و سرویس سریع و کاهش هزینه نگهداری
نتیجهگیری
گیربکسهای کرانویل-پینیون Varvel در واقع همان گیربکسهای bevel helical هستند که با طراحی دقیق مهندسی، نسبتهای تبدیل گسترده و شکلهای بدنه منعطف، میتوانند نیازهای صنعتی سبک تا سنگین را برآورده کنند.
دو سری اصلی RO (سهمرحلهای) و RO2 (دومرحلهای) پوشش مناسبی از نسبتها، توانها و انتخابهای نصب ارائه میدهند، طوری که برای هر کاربردی در خط تولید یا ماشینآلات صنعتی، یک گزینه قابل اعتماد وجود دارد.
