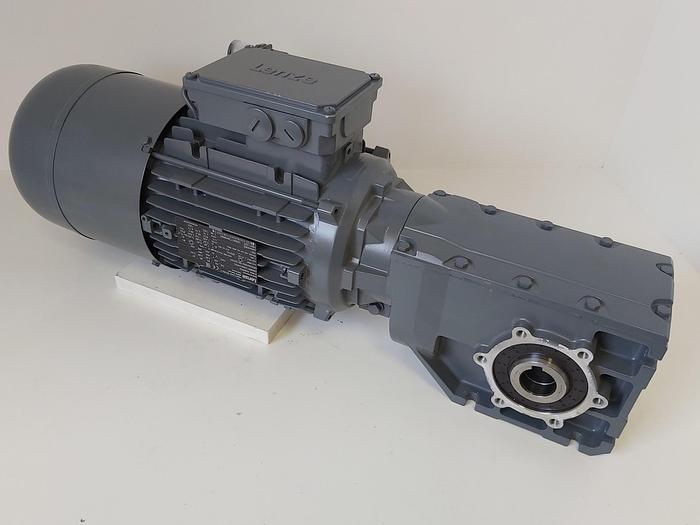

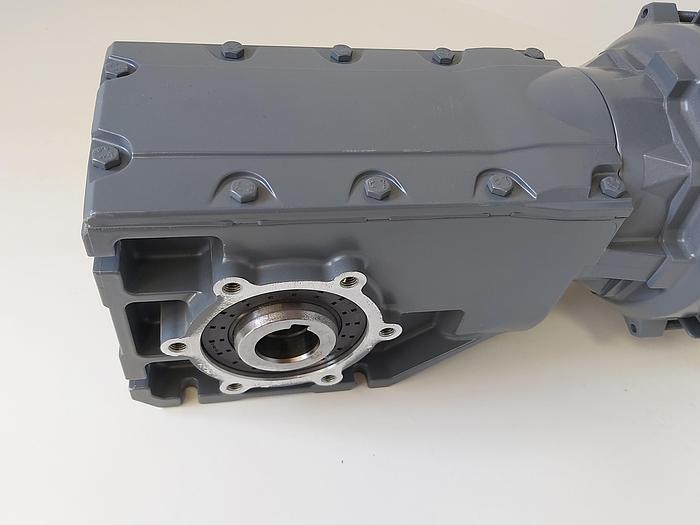

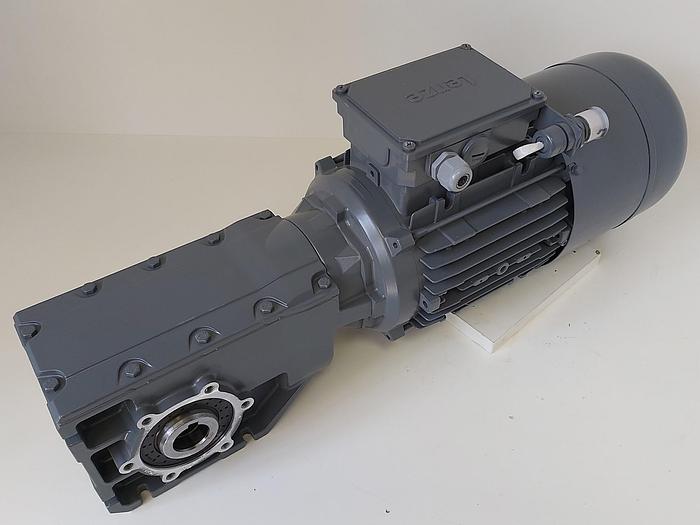

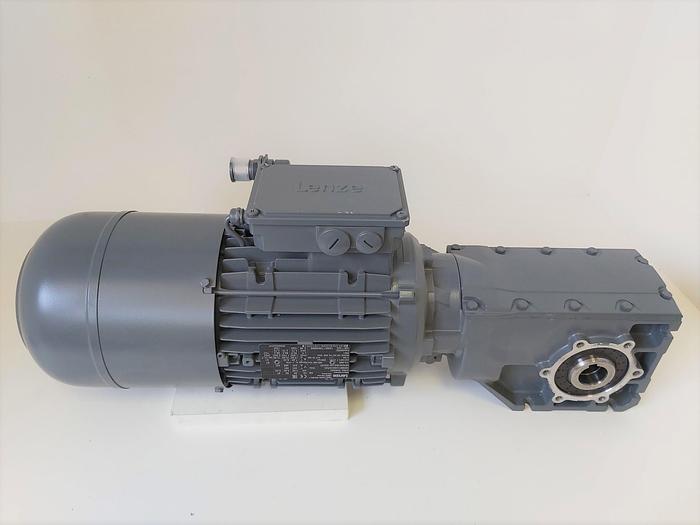

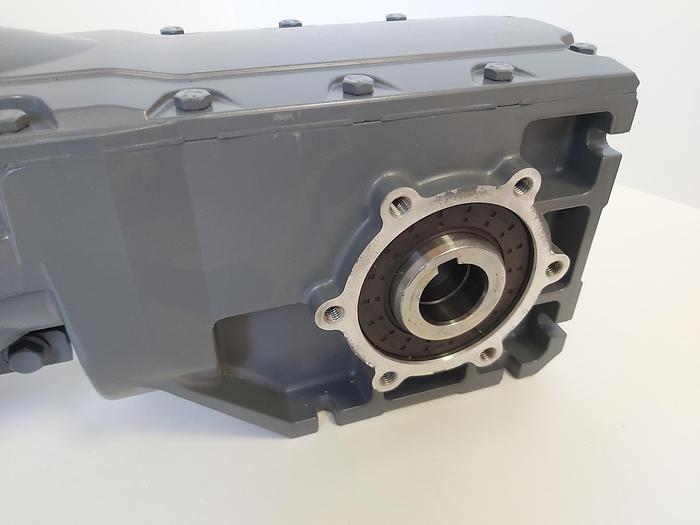

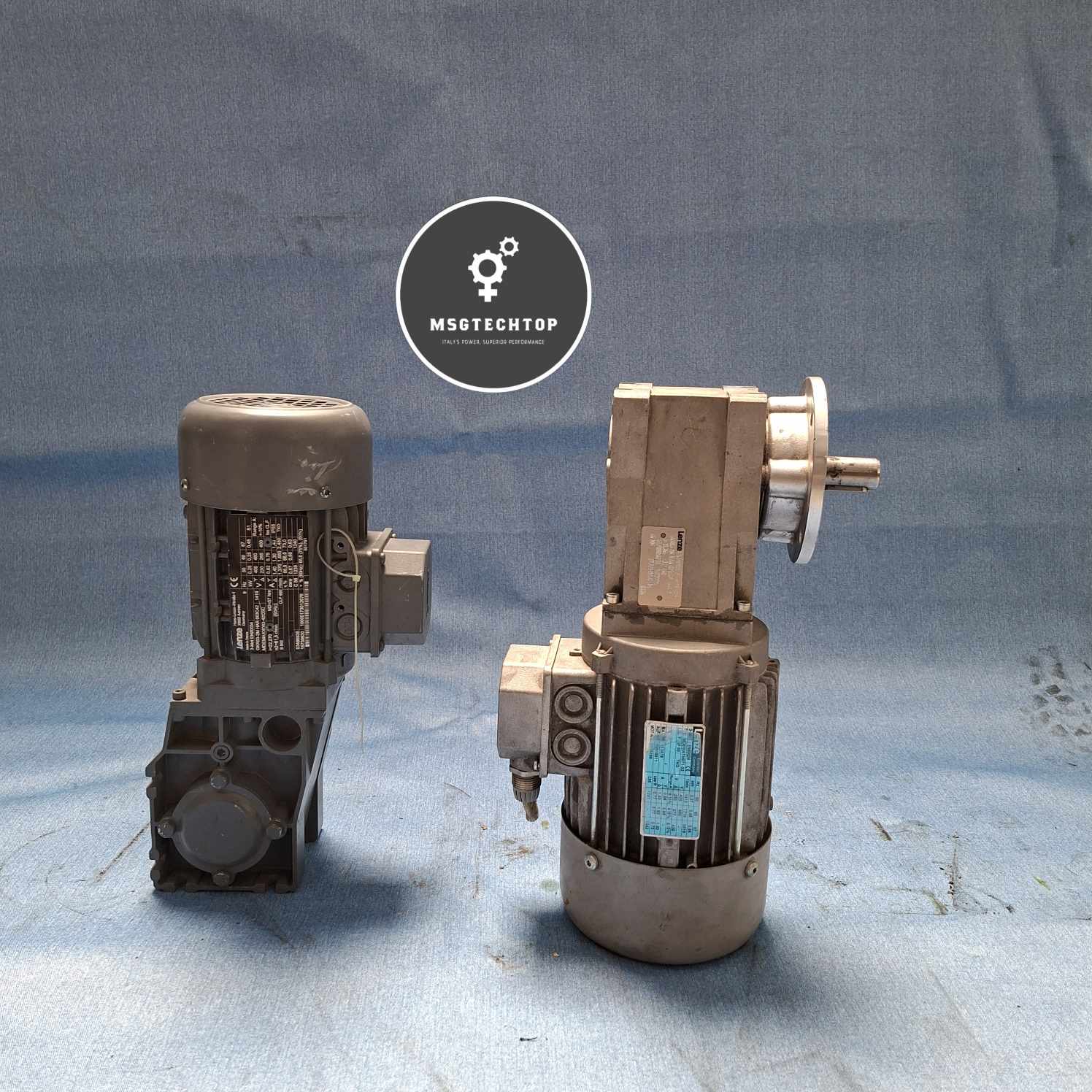

گیربکسهای Bevel برند Lenze
انتقال قدرت زاویهدار با دوام، دقت بالا و طراحی حرفهای مناسب کاربردهای صنعتی
گیربکسهای Bevel (کِرَنوِیل / Right-Angle) برند Lenze یکی از دستههای کلیدی در سبد محصولات انتقال قدرت این شرکت هستند. این مجموعه بخشی از راهحلهای «انتقال نیرو در زاویه ۹۰ درجه» است و برای موارد صنعتی مختلف از ماشینآلات عمومی تا کاربردهای دقیق قابل استفاده است.
تعریف و نحوه عملکرد
در طراحی Bevel Gearbox، نیرو از ورودی بهوسیله چرخدندههای مخروطی (bevel) با زاویهدار کردن محور انتقال، به خروجی منتقل میشود. این نوع گیربکس:
مناسب محلهایی با جهت موتور و شفت خروجی عمود بر هم
دارای زاویه خروجی ۹۰ درجه
مناسب برای بارهای متوسط تا سنگین میباشد.
این طراحی باعث میشود دندهها بتوانند گشتاور بالا با تعداد مراحل قابل افزایش و نسبت تبدیل زیاد داشته باشند و در عین حال لرزش و Backlash (لرزش زاویه) پایین حفظ شود.
خانوادهها و تیپهای اصلی
Lenze چند خانواده «Bevel / Right-Angle» در محصولات خود دارد که هر کدام محدوده ظرفیت خاصی ارائه میدهند:

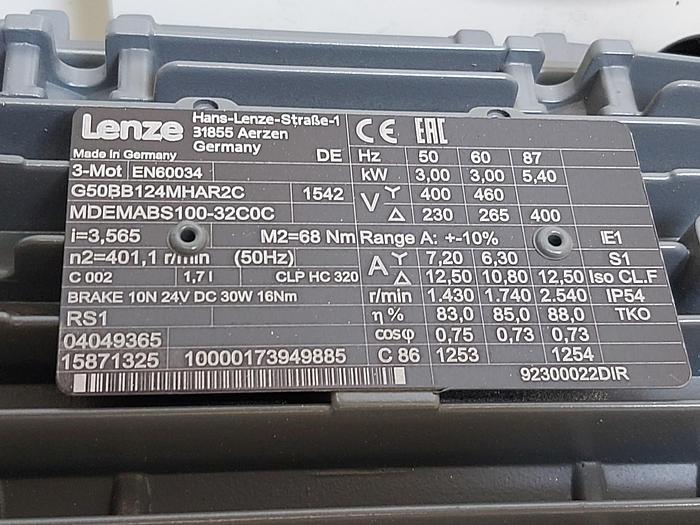

1) G500-B Bevel Gearboxes – حرفهای و قدرتمند
این خانواده محبوبترین گیربکسهای کرانویل پینیون برند Lenze مجموعه گیربکسهای Bevel این شرکت است و برای کاربردهای صنعتی متنوع طراحی شده:
ویژگیها کلی:
✔ طراحی ۲، ۳ یا ۴ مرحله
✔ راندمان بالا و لرزش کم
✔ ابعاد استاندارد شفت و فلنج مطابق استاندارد بازار
✔ قابل ترکیب با موتورهای AC، اینورتردار و سروو
✔ تا نسبت تبدیل بسیار زیاد در نسخههای چندمرحلهای (3000+ هم گزارش شده)
✔ مناسب نصب مستقیم در ماشینآلات صنعتی
مشخصات مرجع (حد وسط بازه):
توان ورودی: حدود 0.06 تا 55 kW
نسبت تبدیل: تا بیش از i ≈ 3600 (بسته به مدل/مرحله)
گشتاور خروجی: تا ~20,000 Nm (در مدلهای بزرگ)
نسخههای استاندارد: B45, B110, B240, B450, B600, B820, B1500, B2700, B4300, B8000, B13000, B20000 (اندازه بدنه)
نکته: هر کد مثل g500-B450 نشاندهنده خانواده (g500)، نوع (B بدنه bevel)، و اندازه بدنه است (مثلاً 450 برای گشتاور/ظرفیت بزرگتر).
2) GKR Bevel Gearboxes – سبکوزن و اقتصادی
این سری گیربکسهای کرانویل پینیون برند Lenze مناسب کاربردهای سبک تا متوسط است که نیاز به انتقال زاویهدار دارند، مخصوصاً وقتی راندمان بالا و هزینه کمتر هدف است:
ویژگیها:
✔ طراحی ۲ مرحله
✔ بدنه آلومینیومی سبک
✔ مناسب برای توانهای کمتر نسبت به G500
✔ نسبت تا حدود 76:1 حدوداً
✔ گشتاور خروجی تا حدود ~450 Nm
✔ ورودی موتورها تا حدود 7.5 kW یا نزدیکِ آن
✔ گزینههای نصب: شفت توپر/توخالی، فلنج، پایه
این سری برای اتوماسیون سبک، بستهبندی، سیستمهای مواد سبک خیلی مناسب است.
3) GKS Helical-Bevel Gearboxes – دقت بالا و عملکرد روان
این خانواده ترکیبی است از طراحی هلیکال و bevel برای کاهش Backlash و افزایش دقت موقعیتدهی، برای زمانی که دقت زاویهای بالا اهمیت دارد:
ویژگیها:
✔ طراحی ۳ یا ۴ مرحله
✔ راندمان بالا و Backlash بسیار کم
✔ قابل ترکیب با موتورهای AC و سروو
✔ گشتاور خروجی تا ~11,600 Nm
✔ نسبت تبدیل تا حدود i ≈ 1936
این مدل مناسب ماشینآلات دقیق، میزهای موقعیتدهی، خطوط CNC و اتوماسیون پیشرفته است.
4) G350-B Smart Gearbox (Bevel) – کاربردهای کوچک/هوشمند
این خانواده مخصوص ترکیب با موتورهای smart/compact طراحی شده است و برای ماشینهای سبک با کنترل دقیق کاربرد دارد. اطلاعات جزئی آن در منابع عمومی کمتر است اما مشابه Bevel معمولی عمل میکند با تاکید روی اندازههای کوچکتر و نصب سریع.
تیپ بدنهها (Frame Sizes)
برای گیربکس Bevel Lenze (بهخصوص G500-B که گستردهترین خانواده است)، سایزهای بدنه بهصورت زیر تعریف شدهاند، که هرکدام ظرفیت گشتاور، توان قابلپشتیبانی و اندازه فیزیکی را مشخص میکنند:
تیپ بدنه توضیح مختصر
B45 کوچکترین بدنه، توان/گشتاور کم
B110 کاربردهای سبک تا متوسط
B240 صنعتی سبک تا متوسط
B450 صنعتی متوسط
B600 ظرفیت گشتاور و توان بالاتر
B820 صنعتی سنگین تا خیلی سنگین
B1500 بسیار سنگین، بار بالا
B2700 گشتاور خروجی قوی
B4300 کاربردهای بسیار سنگین
B8000 ظرفیت صنعتی سنگین
B13000 بسیار ظرفیت بالا
B20000 بالاترین ظرفیت در این سری
این بدنهها نشاندهنده ظرفیت گشتاور خروجی، تقویت بدنه و اندازه شفت/فلنج هستند — مثلاً B450 برای کاربردهای متوسطتر و B20000 برای بارهای صنعتی خیلی بزرگ.
مشخصات فنی کلی
تعداد مراحل
✔ 2-Stage (دو مرحله)
✔ 3-Stage (سه مرحله)
✔ 4-Stage (چهار مرحله)
(تعداد مراحل بیشتر یعنی نسبت تبدیل بالاتر و گشتاور افزایشیافته)
نسبت تبدیل (Gear Ratio)
نسخههای معمولی: تا چند صد
نسخههای چندمرحلهای پیچیده: تا حدود i≈3600:1 یا بیشتر در برخی مدلها
قدرت ورودی (Power Input)
حدود 0.06 تا 55 kW در ترکیب با موتورهای AC استاندارد
گزینههای Servo و Smart Motor با توانهای مشخص نیز وجود دارد
گشتاور خروجی
از چند ده نیوتنمتر تا حدود 20000 Nm یا حتی بیشتر (بسته به بدنه/مدل)
نصب و اتصال
✔ شفت توپر (Solid Shaft)
✔ شفت توخالی (Hollow Shaft)
✔ Shrink Disc
✔ نصب پایه یا فلنج استاندارد برای موتورهای IEC / NEMA
کاربردهای صنعتی رایج
گیربکسهای Bevel Lenze معمولاً در موارد زیر استفاده میشوند:
نقالهها و انتقال مواد
ماشینآلات تولیدی و CNC
میزهای موقعیتدهی صنعتی
دستگاههای با جهتگیری موتور عمود
سیستمهای اتوماسیون فضای محدود
جمعبندی
گیربکسهای Bevel (زاویهدار) برند Lenze شامل خانوادههای G500-B، GKR، GKS و مدلهای هوشمندتر هستند که هر کدام از بدنههای استاندارد B45 تا B20000 پشتیبانی میکنند و در کاربردهای صنعتی از سبک تا خیلی سنگین قابلاستفادهاند. گیربکسهای کرانویل پینیون برند Lenze محصولات با راندمان بالا، تعداد مراحل قابل انتخاب، نسبتهای تبدیل گسترده و نصب منعطف مناسب برای پروژههای حرفهای و اتوماسیونهای دقیق هستند.
