معرفی جامع گیربکسهای خورشیدی Bonfiglioli | Planetary Gearboxes
گیربکسهای خورشیدی (Planetary Gearboxes) برند Bonfiglioli از محصولات یکی از معتبرترین و پیشروترین تولیدکنندگان جهانی در حوزه سیستمهای انتقال قدرت، گیربکسهای صنعتی و محرکهای الکتریکی هستند. این گیربکسها بهطور ویژه برای انتقال توان و گشتاور بالا در ابعاد فشرده طراحی شدهاند و در صنایع سنگین، سیستمهای دقیق کنترلی و ماشینآلات پیشرفته، بهعنوان یک راهکار استاندارد و قابل اعتماد شناخته میشوند.
آموزش عملی دمنتاژ گیربکس خورشیدی برای آشنایی دقیقتر با ساختار داخلی و کیفیت قطعات.ارائه شده توسط تیم فنی MSGTECHTOP.
چرا انتخاب Bonfiglioli یک انتخاب حرفهای است؟
گیربکسهای خورشیدی Bonfiglioli بر پایه فناوری سیارهای (Planetary Design) توسعه یافتهاند. در این ساختار، بار و گشتاور بهجای تمرکز در یک نقطه، میان چندین چرخدنده سیارهای توزیع میشود. نتیجه این طراحی مهندسیشده عبارت است از:
چگالی گشتاور بسیار بالا
کاهش تنشهای مکانیکی و لرزش
راندمان بالای انتقال نیرو
افزایش طول عمر قطعات و کاهش استهلاک
این ویژگیها، گیربکسهای Bonfiglioli را به گزینهای ایدهآل برای کاربردهای پیوسته، بارهای ضربهای و شرایط کاری سخت تبدیل میکند.
مزایای کلیدی فنی
1. طراحی سیارهای با راندمان بالا
ساختار سیارهای باعث توزیع یکنواخت نیرو بین چرخدندهها میشود. به همین دلیل حتی در نسبتهای دنده بالا، راندمان سیستم حفظ شده و افزایش دما و تلفات مکانیکی به حداقل میرسد.
2. چگالی گشتاور فوقالعاده
در مقایسه با گیربکسهای هلیکال یا حلزونی با ابعاد مشابه، گیربکسهای خورشیدی Bonfiglioli قادرند چند برابر گشتاور خروجی ارائه دهند. در سریهای صنعتی، بازه گشتاور از حدود 1,000 Nm تا بیش از 1,100,000 Nm را پوشش میدهد.
3. انعطافپذیری بالا در نصب و کوپل
این گیربکسها با پیکربندیهای متنوع عرضه میشوند، از جمله:
خروجی شفت توپر، شفت توخالی با Shrink Disc، شفت هزارخار یا خاردار
نصب پایهدار (Foot Mounted) یا فلنجی (Flange Mounted)
ورودی مستقیم موتورهای استاندارد IEC / NEMA، ورودی هیدرولیکی یا شفت ورودی مستقیم
این تنوع، یکپارچهسازی گیربکس با انواع ماشینآلات صنعتی را ساده میکند.
4. طراحی ماژولار و قابلیت سفارشیسازی
سریهایی مانند 300 / 300M با طراحی ماژولار این امکان را فراهم میکنند که نسبت دنده، نوع ورودی و خروجی، سیستم ترمز، خنککننده و حتی نوع روانکاری متناسب با نیاز پروژه انتخاب شود.
5. عملکرد مطمئن در شرایط کاری سخت
گیربکسهای خورشیدی Bonfiglioli برای کار مداوم در شرایط بار سنگین، شوک مکانیکی و محیطهای صنعتی خشن طراحی شدهاند. همچنین امکان ارائه نسخههای دارای استاندارد ATEX 2G/2D برای محیطهای مستعد انفجار نیز وجود دارد.
انواع سریهای گیربکس خورشیدی Bonfiglioli

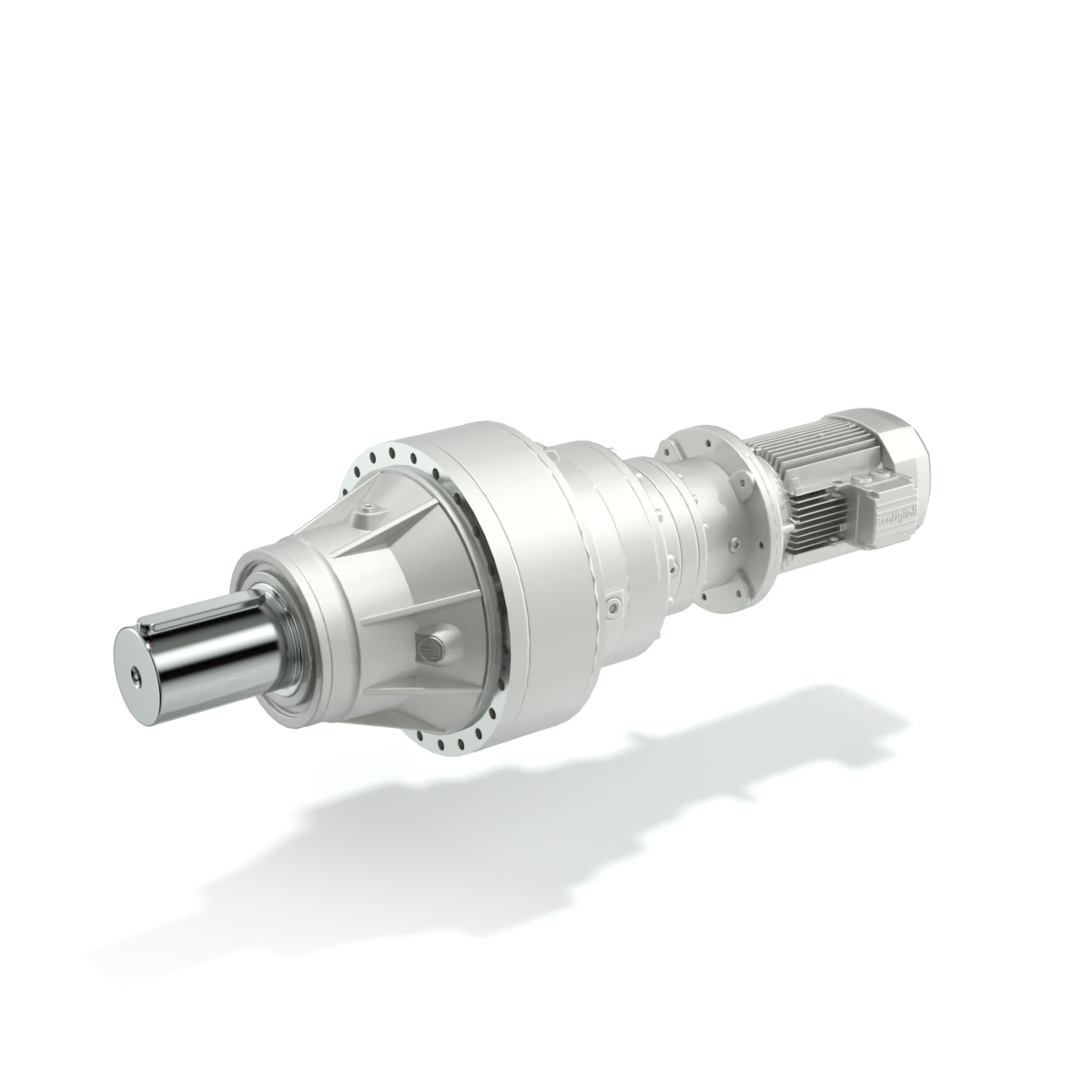

🌐 سری 300 / 300M – گیربکسهای خورشیدی صنعتی Heavy Duty
این سری برای کاربردهای صنعتی سنگین و سرویسهای مداوم طراحی شده است و از پرکاربردترین خانوادههای گیربکس خورشیدی Bonfiglioli محسوب میشود.
پشتیبانی از گشتاورهای بسیار بالا
طراحی ماژولار و قابل پیکربندی
قابلیت کوپل مستقیم با موتورهای الکتریکی Bonfiglioli
امکان تجهیز به ترمز، سیستم خنککننده و نسخههای ATEX
📐 سری Precision Planetary (TQ، MP، TQF، LC)
این گیربکسها برای کاربردهایی با نیاز به دقت بالا و کنترل دقیق موقعیت طراحی شدهاند.
TQ / MP: مناسب سروو درایوها، اتوماسیون صنعتی و ماشینآلات دقیق
TQF / LC: طراحی جمعوجور، نصب آسان و ظرفیت بار بالا در فضای محدود
🚜 سری 600 و 600WE – Wheel & Travel Drives
این سری ویژه ماشینآلات متحرک طراحی شده و در سیستمهای حرکت، چرخ و انتقال قدرت تجهیزات راهسازی و معدنی کاربرد دارد.
مشخصات فنی برجسته (نمونه)
بازه گشتاور: حدود 1,000 تا بیش از 1,100,000 نیوتنمتر
نسبتهای دنده: از حدود 3.4 تا بیش از 5000
طراحی خروجی: شفت توپر، شفت توخالی با Shrink Disc، شفت هزارخار
ابعاد بدنه: بسیار فشرده نسبت به گیربکسهای هلیکال سنتی
امکانات جانبی: ترمز پارکینگ، خنککننده داخلی یا خارجی، نسخههای ATEX، سازگاری با موتورهای الکتریکی و هیدرولیکی
کاربردهای صنعتی
گیربکسهای خورشیدی Bonfiglioli در طیف گستردهای از صنایع و کاربردها مورد استفاده قرار میگیرند، از جمله:
صنایع معدن، فولاد، سیمان و صنایع سنگین
نوار نقالهها، بالابرها، وینچها و سیستمهای انتقال مواد
میکسرها، اکسترودرها و تجهیزات فرآوری
ماشینآلات متحرک، راهسازی و معدنی
سیستمهای اتوماسیون صنعتی، رباتیک و سروو کنترل
صنایع انرژی، بهویژه توربینهای بادی (Pitch و Yaw Systems)
جمعبندی کوتاه
گیربکسهای خورشیدی Bonfiglioli با تکیه بر طراحی سیارهای، کیفیت ساخت بالا و تنوع گسترده در سایز و پیکربندی، یک راهحل قابل اعتماد برای انتقال قدرت در کاربردهای صنعتی سنگین تا سیستمهای دقیق کنترلی محسوب میشوند. این محصولات انتخابی ایدهآل برای پروژههایی هستند که راندمان بالا، طول عمر زیاد و عملکرد پایدار اهمیت حیاتی دارد.
گیربکسهای خورشیدی در صنایع تجدید پذیر (Planetary Gearboxes) برند Bonfiglioli
گیربکسهای خورشیدی یا Planetary Gearboxes برند Bonfiglioli ترکیبی از مهندسی پیشرفته ایتالیایی، طراحی سیارهای با چگالی گشتاور بسیار بالا و انعطافپذیری نصب گسترده هستند. این محصولات برای کاربردهای سنگین صنعتی، انتقال قدرتهای پیچیده، نصبهای فشرده و حتی صنایع انرژیهای تجدیدپذیر مانند توربینهای بادی طراحی شدهاند و در سطح جهانی بهعنوان استاندارد کیفیت شناخته میشوند.
۱) معرفی طراحی سیارهای و مزایا
در طراحی سیارهای (Planetary)، نیرو و گشتاور ورودی بین چندین چرخدنده انتقال مییابد، که باعث میشود:
گشتاور خروجی بالا در حجم کم فراهم شود
کارایی و راندمان انتقال انرژی افزایش یابد
لرزش و صدا کاهش پیدا کند
تحمل بارهای ضربهای و محوری/شعاعی بالا تضمین شود
این مزایا باعث میشوند گیربکسهای Bonfiglioli انتخاب اول صنایع معدن، فولاد، سیمان، نوار نقاله، میکسرهای صنعتی، اتوماسیون سنگین، و توربینهای بادی باشند.
۲) سری ۳۰۰ – گیربکسهای خورشیدی صنعتی
سری ۳۰۰ (یا 300M) یکی از گستردهترین خانوادههای گیربکس خورشیدی Bonfiglioli است که بهصورت ماژولار طراحی شده و در ۲۰ سایز بدنه (Frame Sizes) عرضه میشود.
ویژگیهای کلیدی
طراحی ماژولار با قابلیت پیکربندی بالا
توان تحمل گشتاور تا بیش از 1,100,000 Nm
نسبت دنده از 3.4 تا 5,000
گزینههای نصب Foot / Flange
خروجیهای مختلف: شفت توپر، شفت Splined، شفت توخالی با Shrink Disc
سازگار با موتورهای الکتریکی IEC/NEMA و هیدرولیک
سایزهای سری 300 و گشتاور نامی (Nm)
سایز مدل گشتاور نامی تقریبی (Nm)
300 1,000/Nm
301 1,750/Nm
303 2,500/Nm
304 3,600/Nm
305 5,000/Nm
306 Nm/8,500
307 Nm/12,500
309 18,000/Nm
310 25,000/Nm
311 40,000/Nm
313 55,000/Nm
314 80,000/Nm
315 100,000/Nm
316 135,000/Nm
317 170,000/Nm
318 250,000/Nm
319 350,000/Nm
321 500,000/Nm
323 800,000/Nm
325 1,100,000/Nm
نکته: این سری برای طیف گستردهای از کاربردهای صنعتی سنگین، محرکهای خطی و زاویهدار و سیستمهای با نیاز به گشتاور بالا قابل استفاده است.
3) سری ۷۰۰ TW – کنترل Pitch و Yaw در توربینهای بادی
سری 700 TW گیربکسهای سیارهای ساخت Bonfiglioli مخصوص کاربردهای توربینهای بادی هستند، بهویژه در سیستمهای Pitch (زاویهدهی پرهها) و Yaw (چرخش برج).
ویژگیهای کلیدی
فلنجمونتاژ (Flange Mounted) برای سازگاری با ساختار توربین
خروجی شفت Splined یا با Pinion داخلی
ساختار مقاوم با تحمل گشتاور و بارهای محوری/شعاعی بالا
مناسب برای موتورهای الکتریکی با راندمان بالا
نسبت دنده گسترده برای کنترل دقیق موقعیت پرهها
جدول سایزها و گشتاور نامی (Pitch / Yaw)
Pitch Drives (کنترل زاویه پره)
مدل گشتاور نامی (Nm)
706TW 16,000-Nm
707TW 28,000-Nm
709TW 60,000-Nm
711TW 80,000-Nm
712TW 110,000-Nm
713TW 140,000-Nm
Yaw Drives (چرخش برج)
مدل گشتاور نامی (Nm)
709TW 60,000-Nm
710TW 70,000-Nm
711TW 90,000-Nm
712TW 120,000-Nm
713TW 150,000-Nm
714TW 180,000-Nm
716TW 225,000-Nm
717TW 260,000-Nm
بازه کل گشتاور: حدود 16,000 تا 260,000 Nm
نسبت دنده: حدود 60 تا 3,000 (بسته به مدل و کاربرد)
این سری بهگونهای طراحی شده که بتواند کنترل دقیق انرژی بادی در پرهها و برج را در شرایط عملیاتی سخت انجام دهد، با راندمان بالا و قابلیت اطمینان زیاد.
۴) پیکربندیها و گزینههای نصب
گیربکسهای Bonfiglioli در هر دو سری فوق در پیکربندیهای متنوع نصب و خروجی عرضه میشوند که امکان بهینهسازی برای کاربردهای متفاوت را فراهم میکنند:
تثبیت بدنه: پایهای (Foot) یا فلنجمونتاژ (Flange)
انواع خروجی شفت:
• شفت صلب با خار
• شفت Splined (خورشدار)
• شفت توخالی با Shrink Disc
سازگاری با موتور: IEC/NEMA، الکتریکی و هیدرولیک
گزینههای جانبی مانند ترمز، خنککننده و گواهی ATEX برای محیطهای انفجاری (در سری 300)
۵) استفاده در صنایع و راهحلهای مهندسی
گیربکسهای خورشیدی Bonfiglioli در صنایع زیر کاربرد دارند:
صنایع سنگین: معدن، فولاد، سیمان
نوار نقالهها و دستگاههای بارگیری
سامانههای اتوماسیون و کنترل حرکت
توربینهای بادی در بخشهای Pitch و Yaw
میکسرها و تجهیزات با بار ضربهای بالا
این گستردگی استفاده، نشاندهنده انعطافپذیری، دوام و کیفیت مهندسی Bonfiglioli در محصولات سیارهایاش است.
چرا خرید و خدمات گیربکس خورشیدی را به ما بسپارید؟
مجموعه ما بهعنوان یکی از بزرگترین تأمینکنندگان گیربکسهای خورشیدی (Planetary Gearboxes) در کشور، با در اختیار داشتن موجودی گسترده از برندهای معتبر بهویژه Bonfiglioli، این امکان را فراهم کرده است که مشتریان صنعتی بتوانند در کوتاهترین زمان ممکن، مدل مناسب پروژه خود را با اطمینان کامل تهیه کنند.
بزرگترین موجودی، انتخاب سریع و مطمئن
با توجه به تنوع بالای سایزها، نسبتهای دنده و پیکربندیهای گیربکسهای خورشیدی، دسترسی سریع به محصول مناسب اهمیت حیاتی دارد. ما با نگهداری طیف وسیعی از گیربکسهای خورشیدی در سایزها و سریهای مختلف، نیاز صنایع سنگین، اتوماسیون، ماشینآلات متحرک و انرژی را بدون اتلاف زمان پاسخ میدهیم.
بهترین قیمت در کنار تضمین اصالت و کیفیت
تمامی گیربکسهای ارائهشده توسط مجموعه ما اصل، دارای کیفیت تضمینشده و منطبق با مشخصات فنی سازنده هستند. به دلیل تأمین مستقیم و حجم بالای موجودی، امکان ارائه قیمت رقابتی و واقعی فراهم شده است؛ بدون کاهش کیفیت و بدون ریسک خرید برای مشتری.
مشاوره فنی واقعی، نه فروش صرف
انتخاب گیربکس خورشیدی مناسب نیازمند دانش مهندسی و تجربه عملی است. تیم فنی ما با بررسی شرایط کاری، گشتاور مورد نیاز، نوع بار، نسبت دنده و نوع نصب، مناسبترین گزینه را پیشنهاد میدهد تا از هزینههای اضافی و انتخاب نادرست جلوگیری شود.
تخصصیترین مرکز تعمیر گیربکسهای خورشیدی
علاوه بر فروش، مجموعه ما یکی از مراجع تخصصی تعمیر، بازسازی و عیبیابی گیربکسهای خورشیدی در کشور محسوب میشود. خدمات تعمیر شامل:
عیبیابی دقیق و مهندسی
تعویض قطعات فرسوده با قطعات استاندارد
تنظیم لقیها و هممحوری
تست عملکرد پس از تعمیر
این خدمات توسط تکنسینهای مجرب و متخصص در گیربکسهای سیارهای انجام میشود تا گیربکس پس از تعمیر، عملکردی قابل اطمینان و طول عمر بالا داشته باشد.
یک مرجع کامل: فروش، مشاوره و تعمیر
با تکیه بر موجودی گسترده، قیمت رقابتی، دانش فنی و تجربه عملی در تعمیرات تخصصی، مجموعه ما یک مرجع کامل برای تأمین و پشتیبانی گیربکسهای خورشیدی در پروژههای صنعتی محسوب میشود.
حرف آخر
گیربکسهای خورشیدی Bonfiglioli با طراحی سیارهای، طیف گستردهای از سایزها، گشتاورها و پیکربندیها را پوشش میدهند و مناسب برای کاربردهای صنعتی سنگین تا کنترل دقیق در توربینهای بادی هستند. اگر دنبال راهحل انتقال قدرت با عملکرد بالا، دوام طولانی و قابلیت تطبیق با کاربرد مهندسی پیچیده هستی، این محصولات یکی از بهترین گزینههای بازار جهانیاند.
